Aquesta vegada faré la prova de capturar espai profund des de ma casa, al meu terrat. M'estic fent uns setups per a eixides al monte i aquesta vegada provaré un objectiu Samyang 135mm F2.8 clàssic amb un adaptador de filtres i una càmera ASI294MC Pro.
El setup és xicotet xicotet, perfecte per a viatges, està pensat per a eixides al monte o per a eixides a la Serra d'Irta a Alcossebre o eixides a Setaigües quan vaig al refugi Raidón.
En realitat, he de dir que m'agrada ficar el telescopi a treballar a ma casa perquè és tot més fàcil i estable i, al dia següent, tot segueix igual i no em cal muntar res, enfocar, alinear a la polar, etc... tindre un observatori fixe és més productiu, però a mi també m'agrada ser astrònom nòmada, la veritat, sobre tot tenint a l'interior de Castelló i de València uns cels de qualitat perquè ja ens arrimem a Terol (per la zona de Castelló) o a Conca (per la zona de València) i val la pena també gaudir eixos cels que, malauradament ací a la costa, ja hem perdut per la nostra societat ultrailluminada.

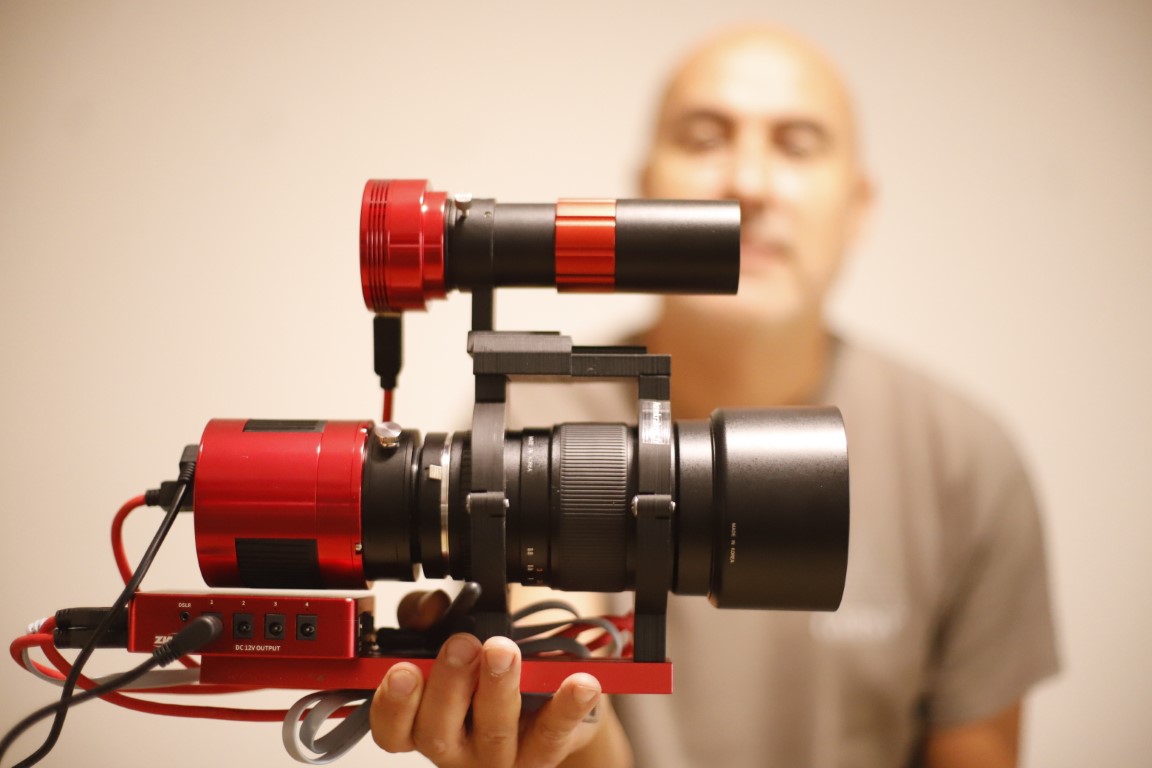

Doncs bé, aquest és el setup: Samyang135mm F2.8 + adaptador de filtres + ASI294MC Pro i l'AsiAir Plus que faig servir des d'aquest estiu i és molt fàcil d'utilitzar:

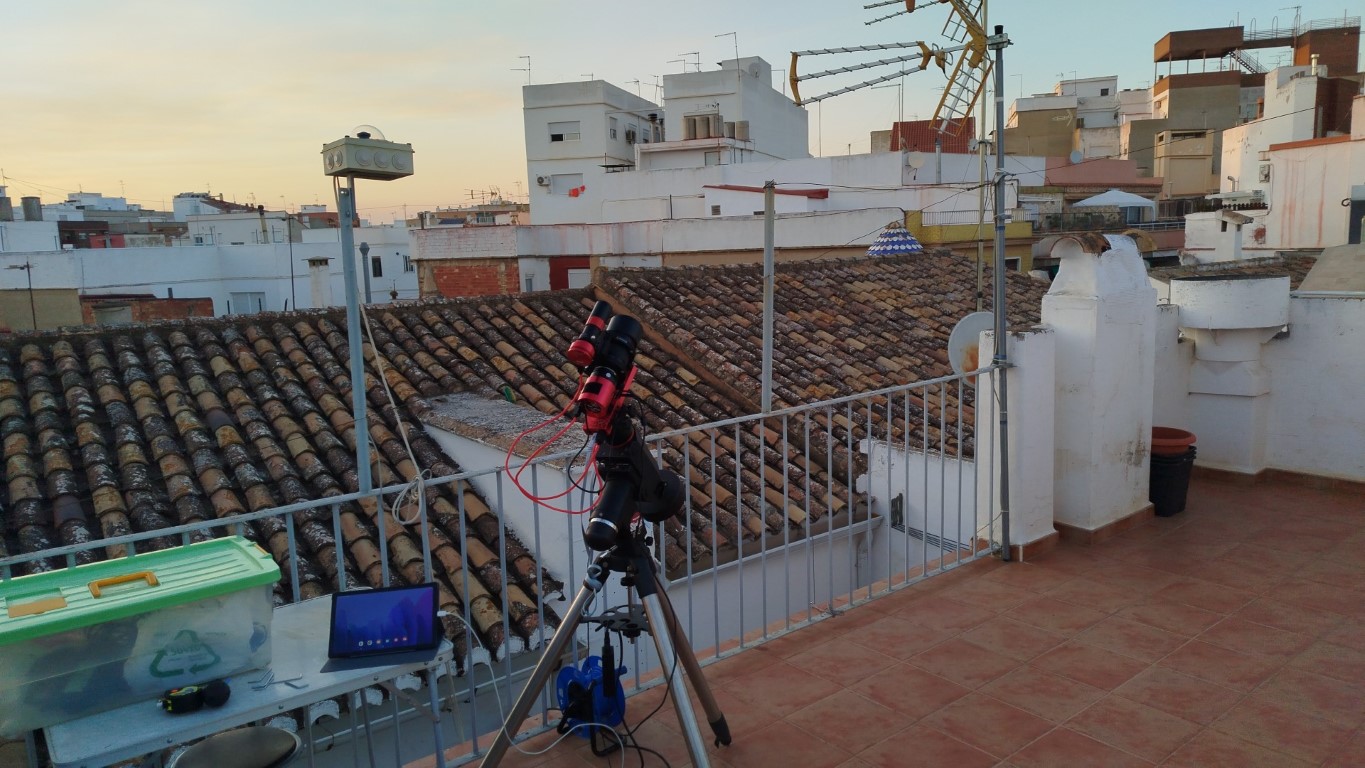

I aquest és el meu terrat. Un espai prou ample i privat que tinc a casa, però on el cel és un Bortle 8 i, encara que estic entre València i l'Albufera, la contaminació de València és massa gran:
TECNOLOGIA D'AQUEST SETUP
Objectiu Samyang 135mm F2.8
Càmera ASI294MC Pro
Adaptador filtres (Tinc el L-Enhanced, el Askar Magic Colour Ha-OIII i el Askar Magic Colour SII-OIII)
AsiAir Plus 256 GB
I la montura és la Orion Sirius, una montura que vaig comprar a l'any 2007 i que és una de les millors inversions que he fet perquè funciona de meravella com el primer dia i puc jurar que ha estat a moltes batalles ja.
CAPTURANT LLUM
Com que estic a un cel Bortle 8, vaig fer servir el filtre de banda estreta multibanda Ha-OIII. Vaig fer 40 captures de 180 segons cadascuna, amb Gain 100, tot controlat des de l'AsiAir Plus.

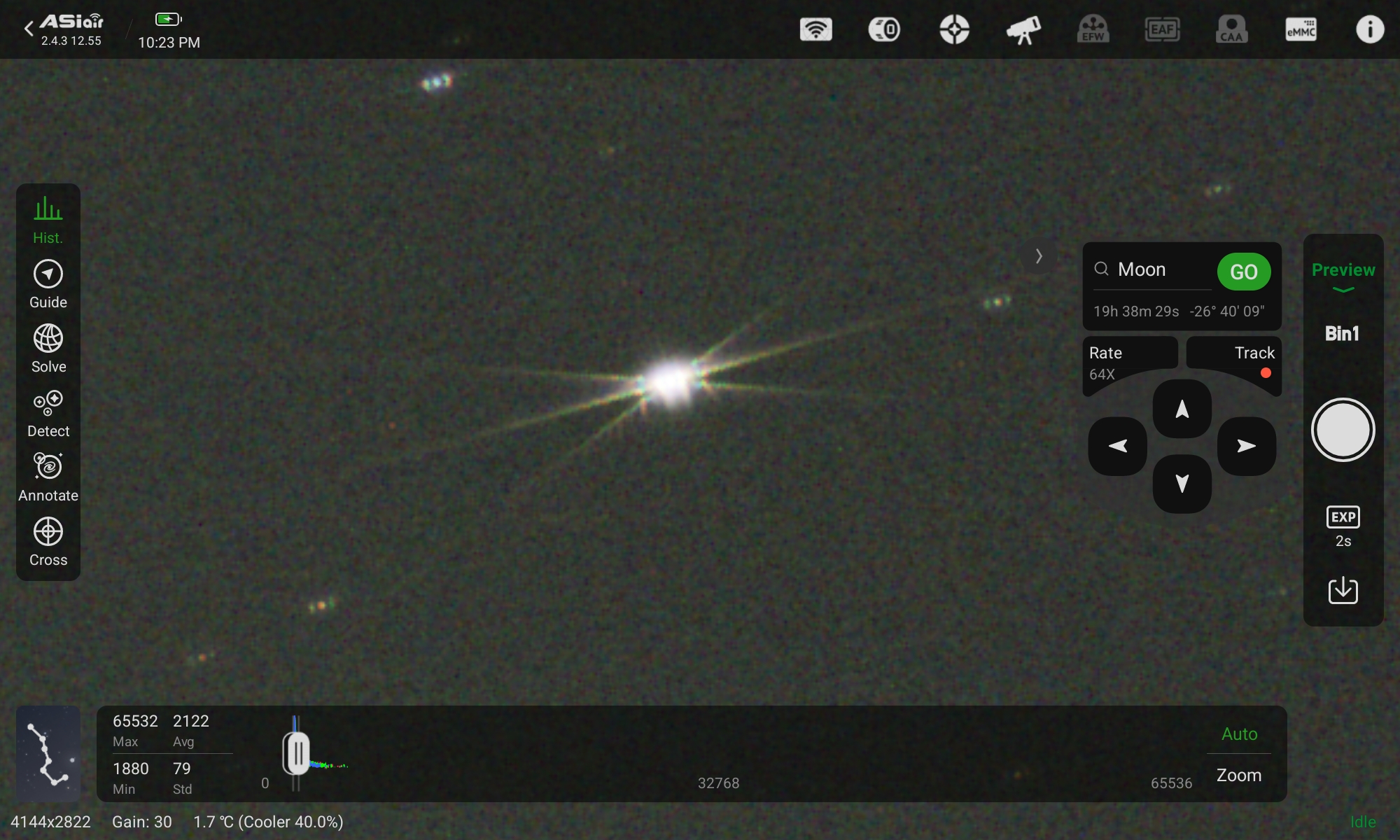

Doncs bé, comencem. El primer pas era enfocar. Vaig agafar la màscara de Bahtinov i en un minut ja tenia el resultat que veuràs a continuació:

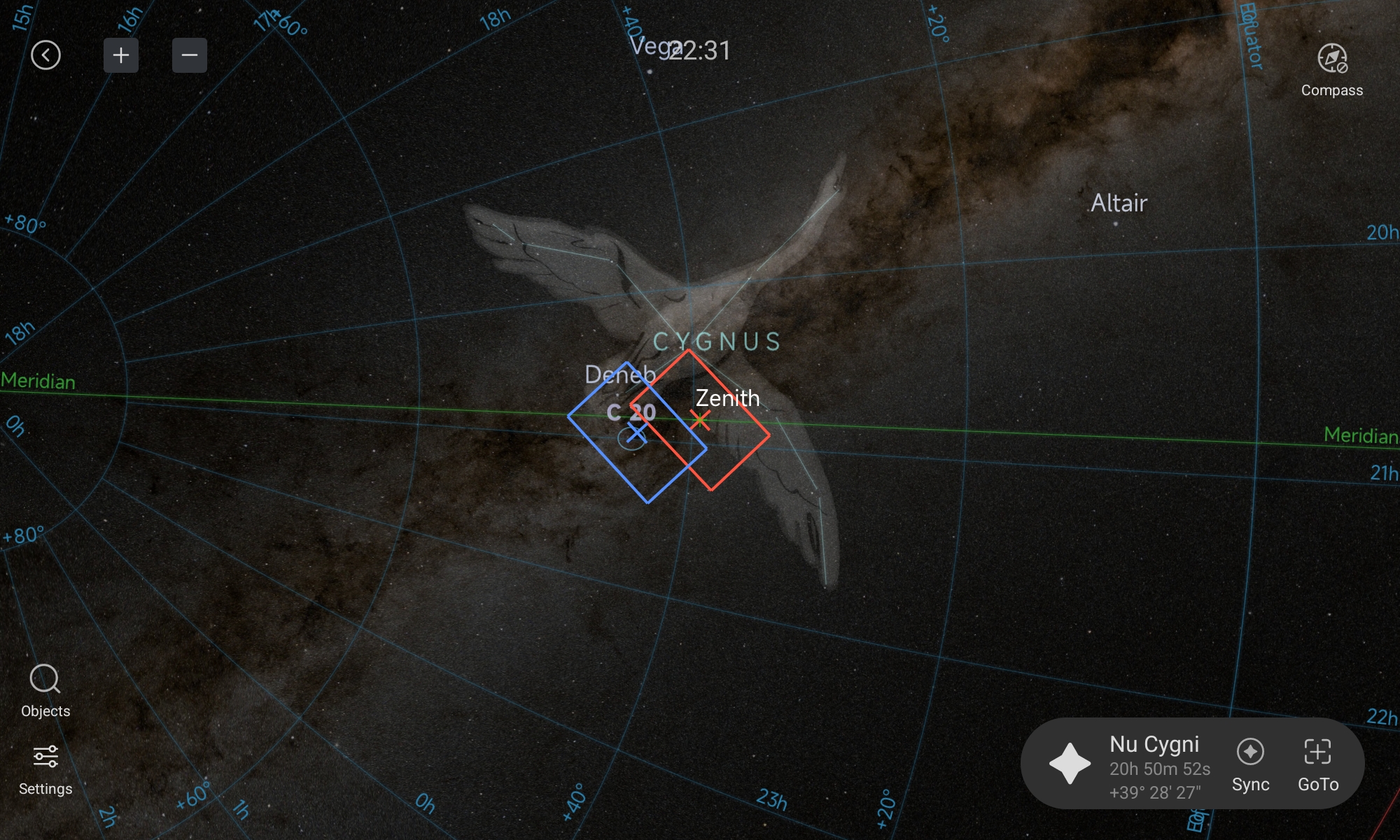

Des de l'aplicació d'SkyAtlas vaig fer el Goto fins a NGC7000, en la constel·lació de Cygnus:

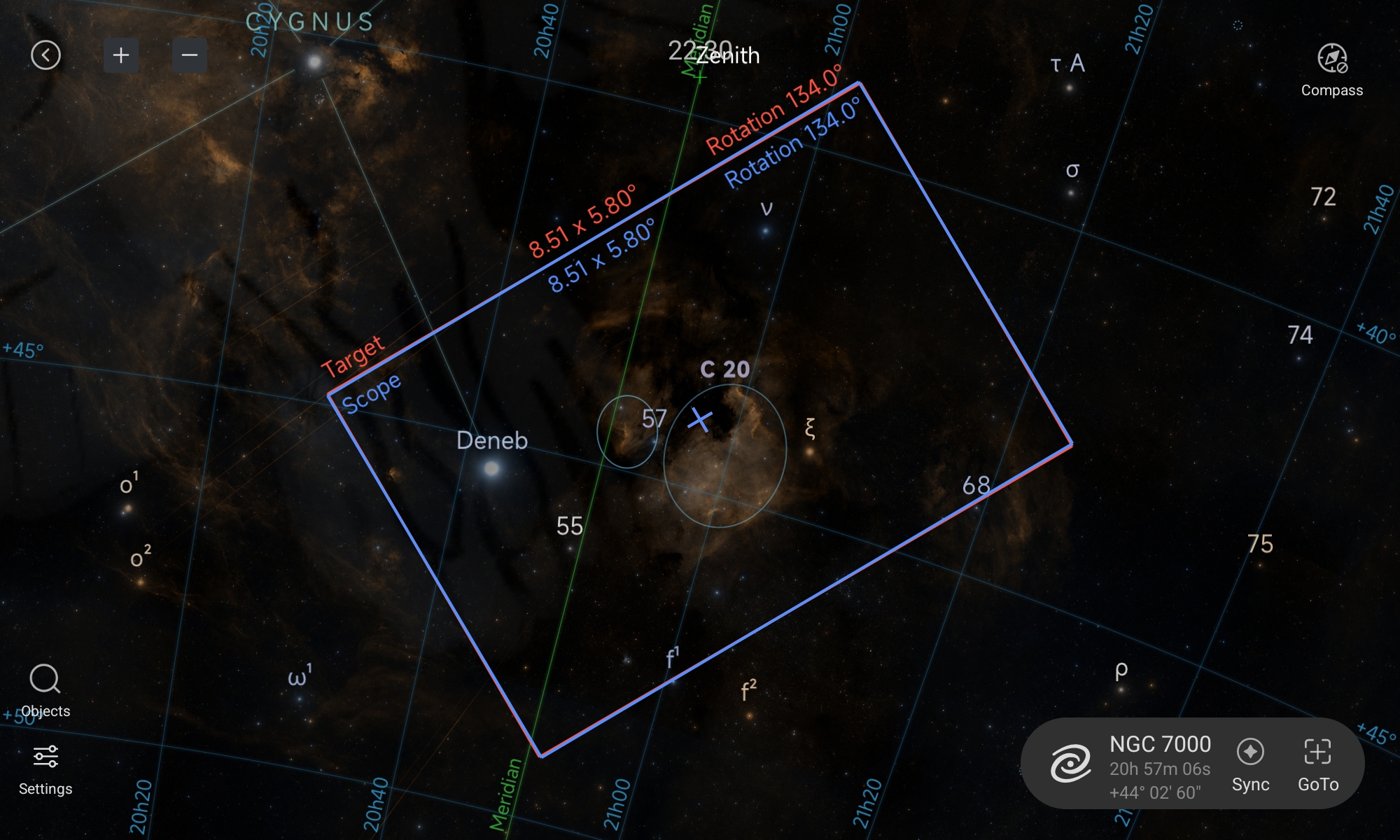

En pocs segons ja tenia el camp de visió que volia i la resolució de plaques feta:

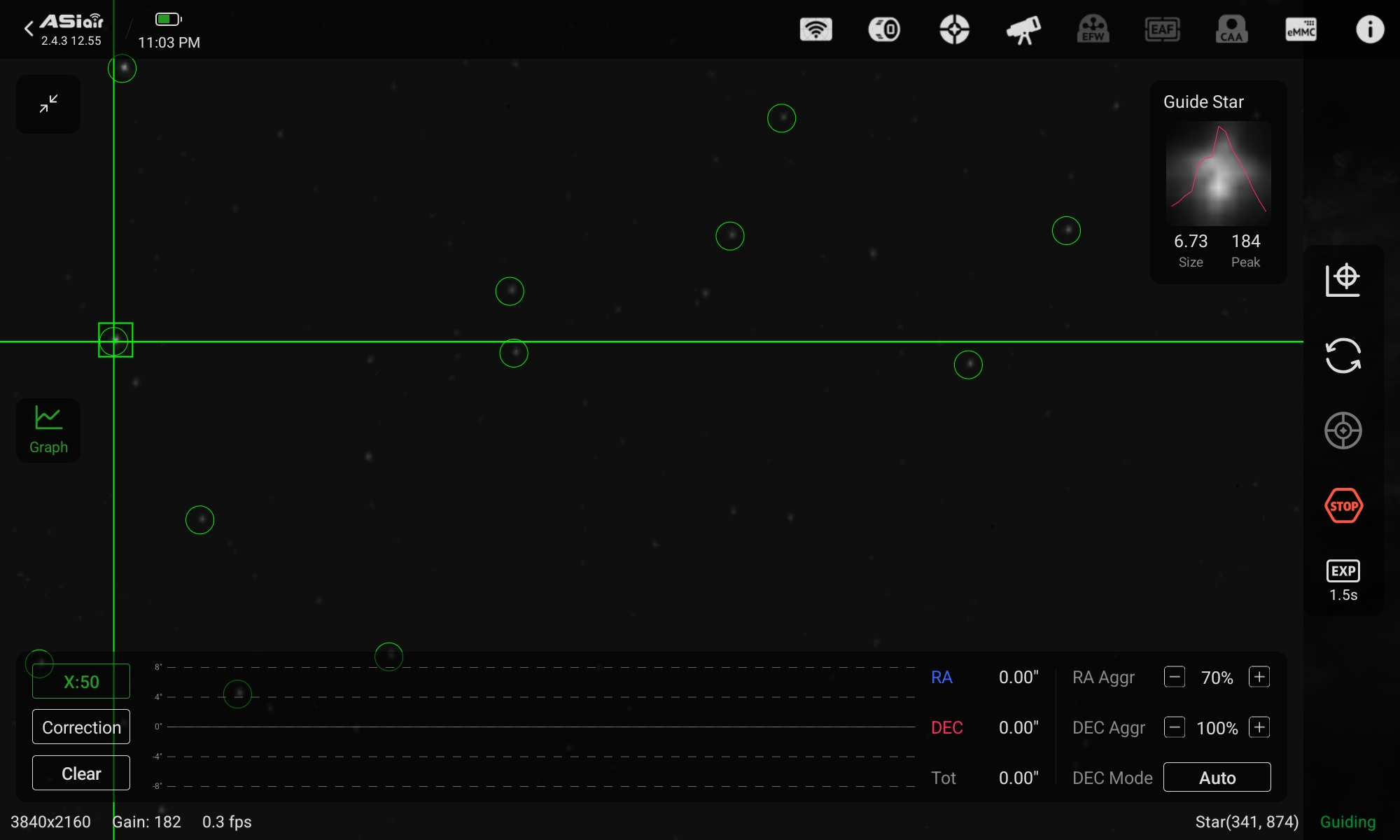

Una vegada ja posicionats en NGC7000, vaig configurar l'autoguiat i en un parell de minuts ja tenia feta la calibració i el seguiment ja estava funcionant bé:

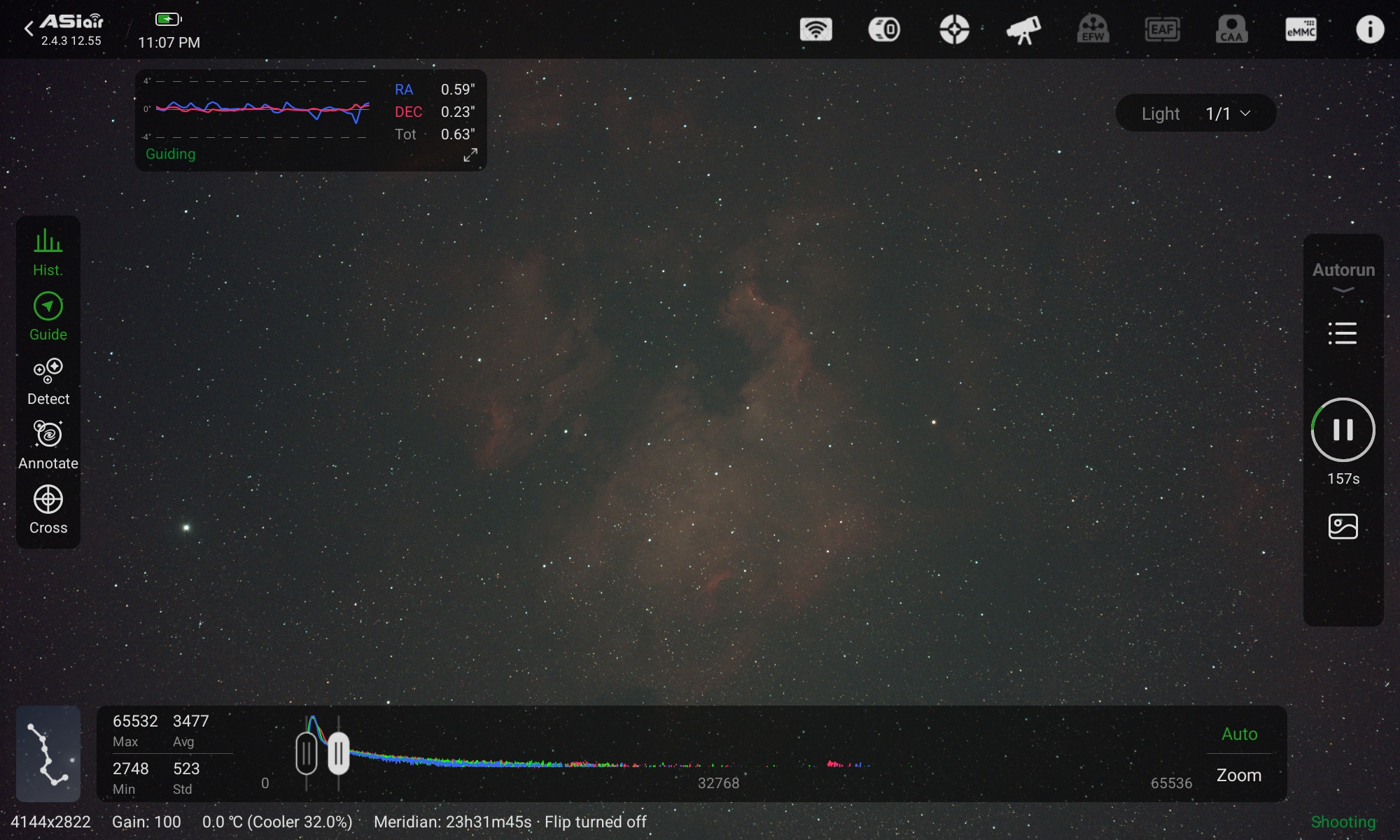

I vaig començar a fer Lights de NGC7000. Em va maravillar lo bé que es veia la nebulosa i els colors. La càmera ASI294MC Pro és una passada, la veritat, ha segut una gran inversió adquirir aquesta càmera:
Em va agradar el resultat que anava veient i les estreles estaven molt bé.
Doncs com he dit abans, vaig fer 40 captures de 180 segons i al dia següent (ahir diumenge) vaig fer el processat tranquil·lament.
PROCESSANT LES CAPTURES
Nomès vaig apilar els lights, ni tomes de calibració ni res, perquè en realitat açò era nomès una prova inicial per a provar el Samyang 135mm amb el filtre dualbanda Askar Magic Colour Ha-OIII, aleshores no em vaig preocupar massa.

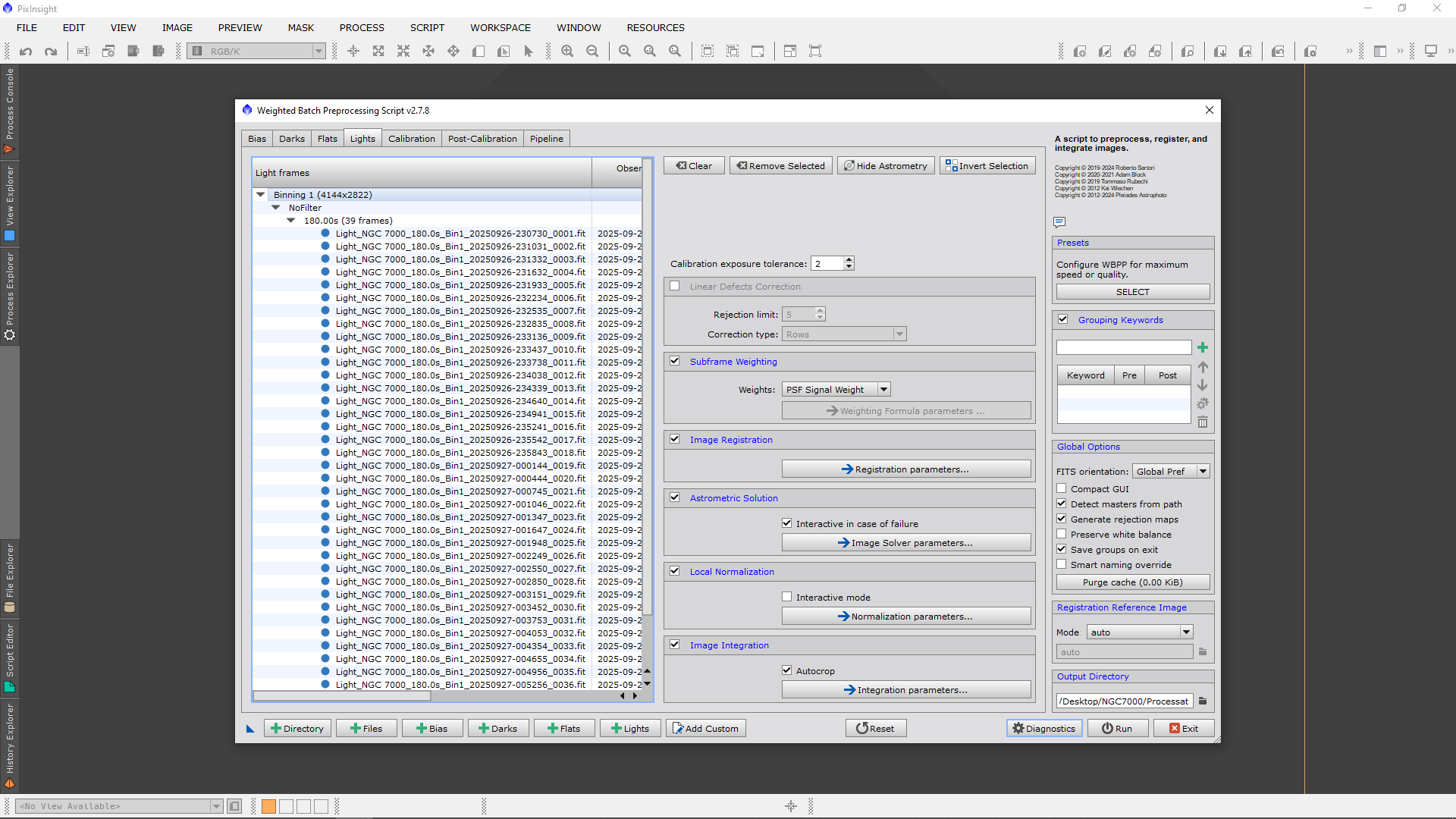

Doncs bé, ací està la finestra des d'on podem apilar les imatges al PixInsight:

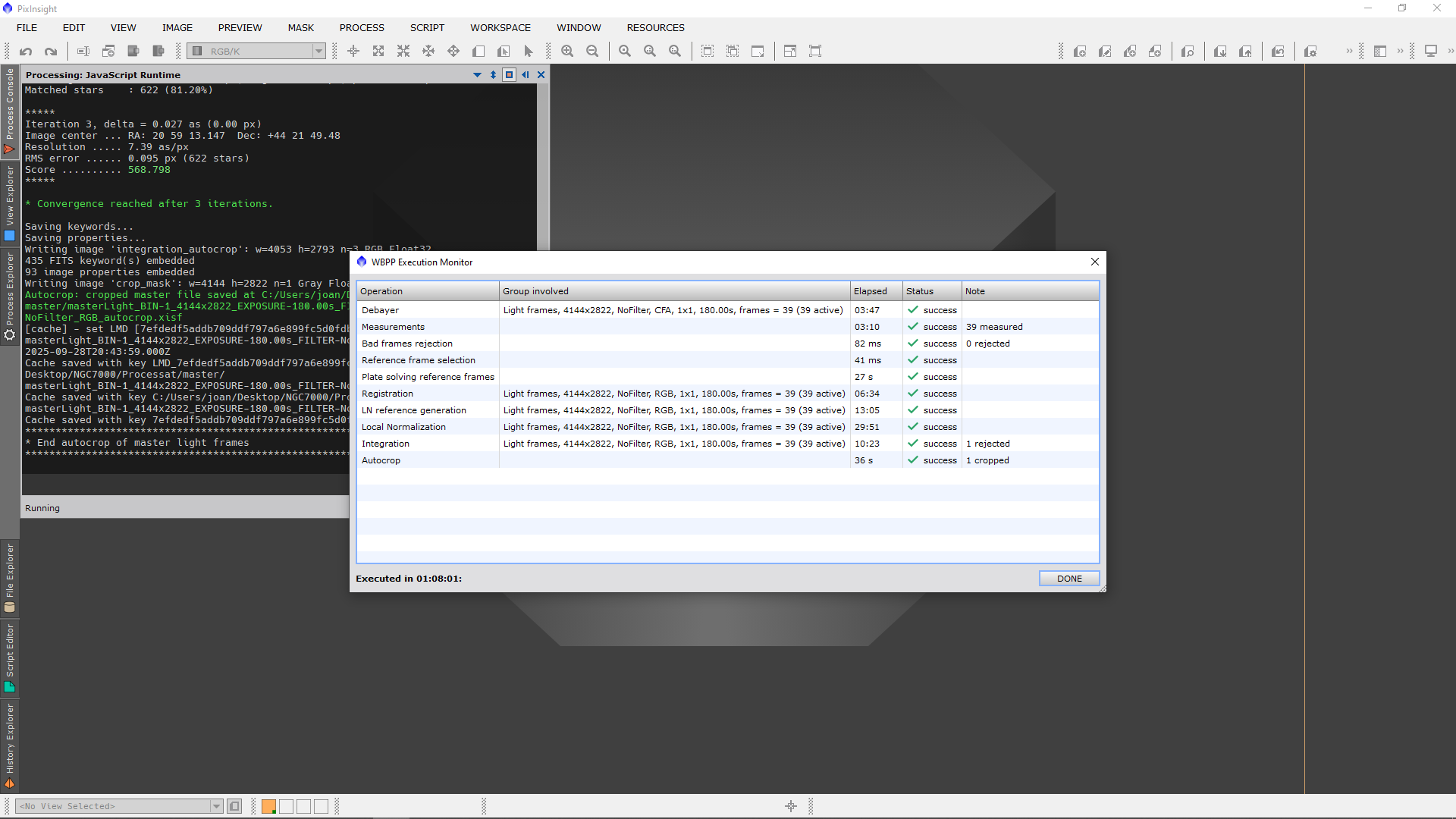

I una hora després va acabar d'apilar les 40 captures de 180 segons cadascuna:

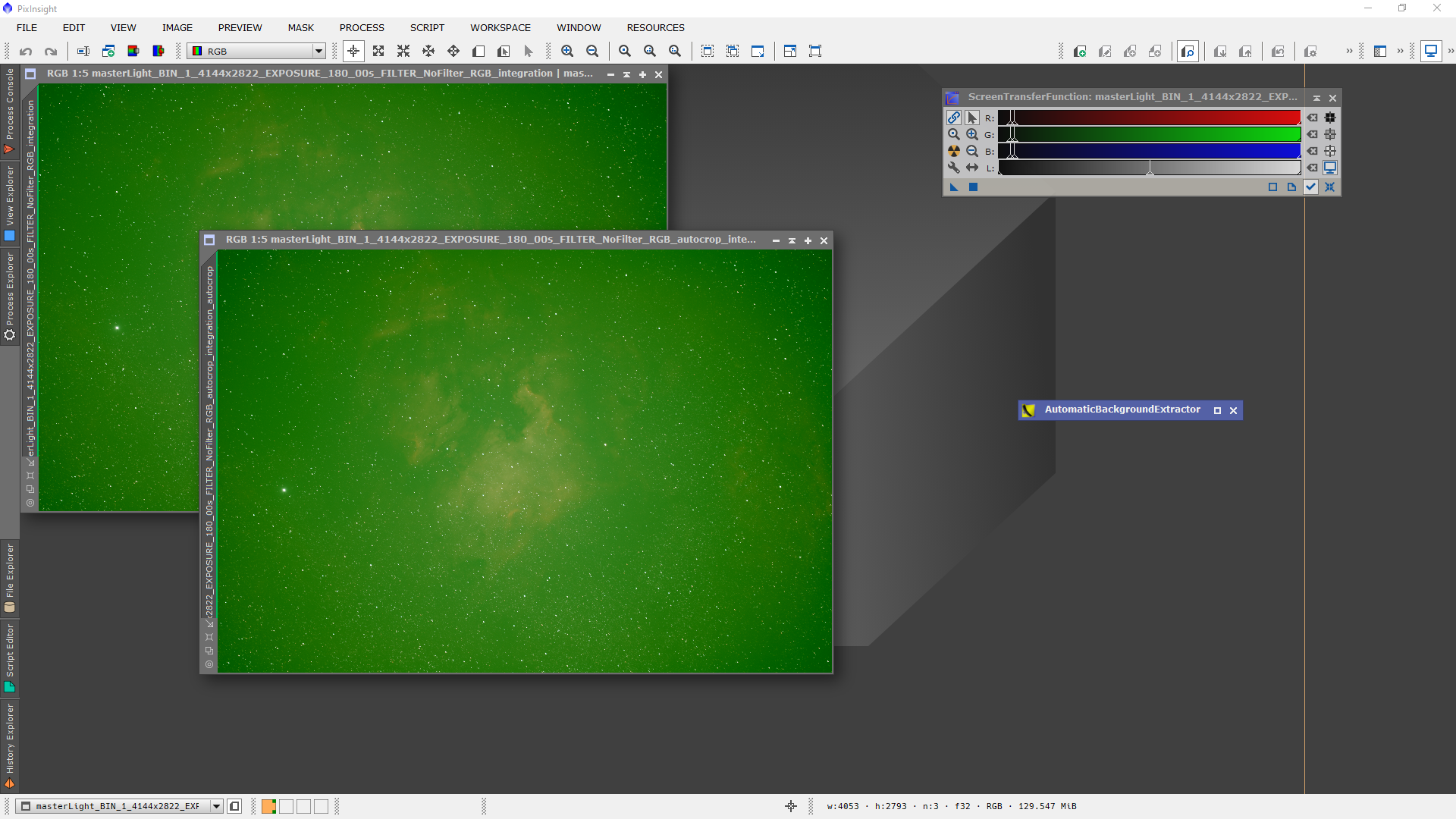

Vaig obrir el master Light que genera Pixinsight. Com veus a la imatge, el fons està de color verd:

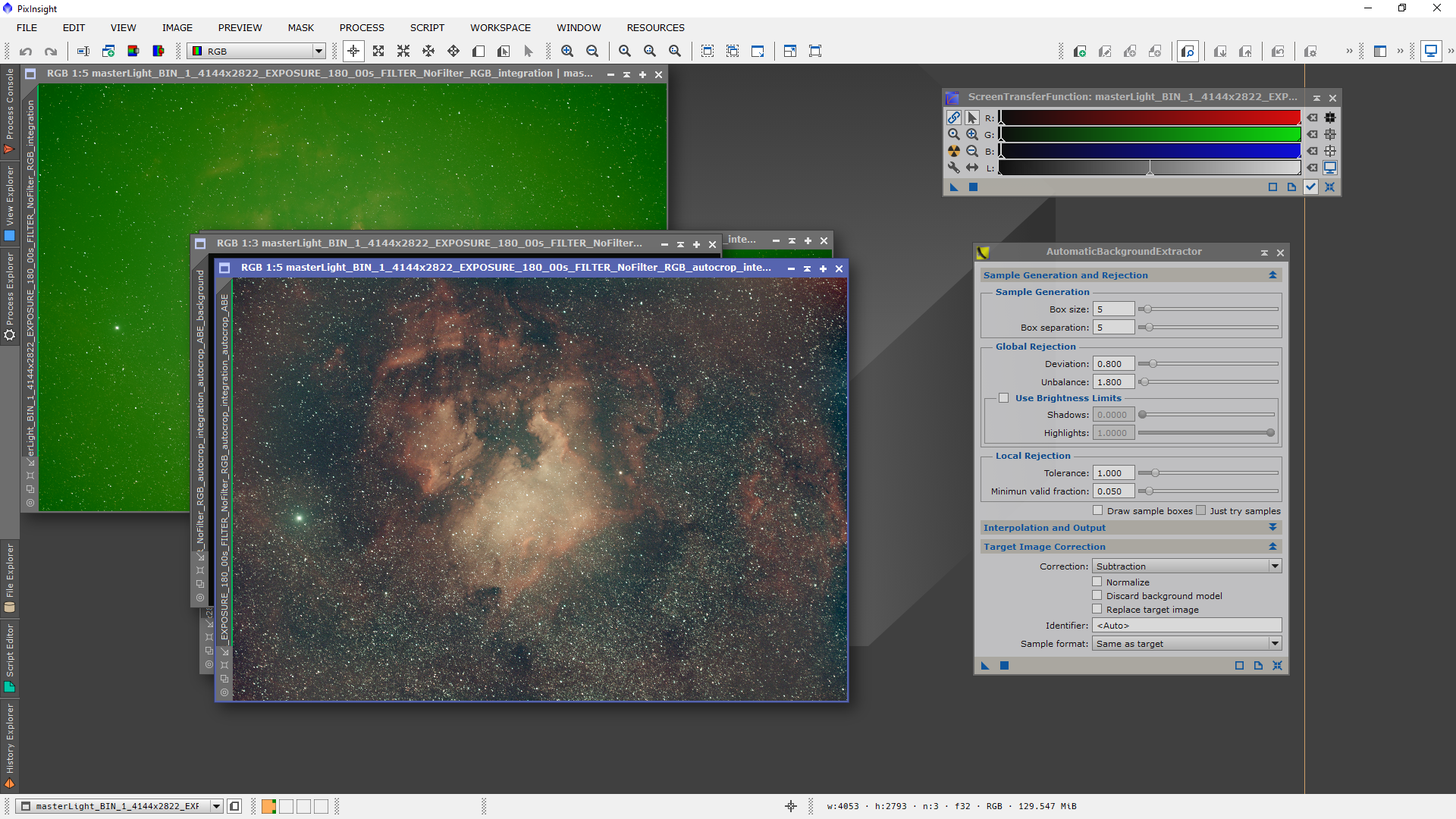

A continuació obrirem el procés AutomaticBackgroundExtractor (o ABE) per a extraure el fons de manera ràpida:
I ara ja es veu molt bé la nebulosa, les estreles tenen molt bon color natural i es veu l'estrela Deneb a l'esquerra:

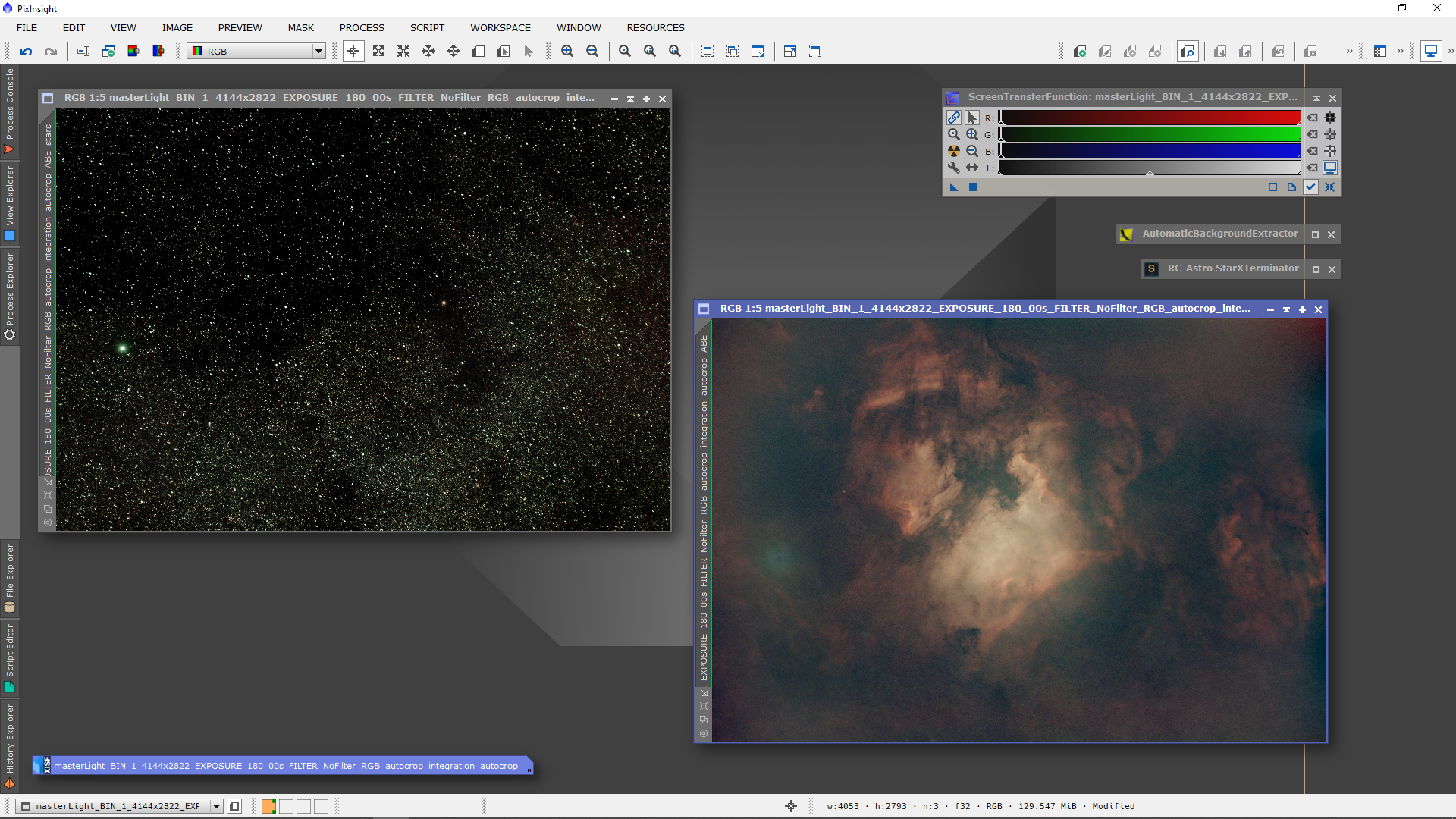

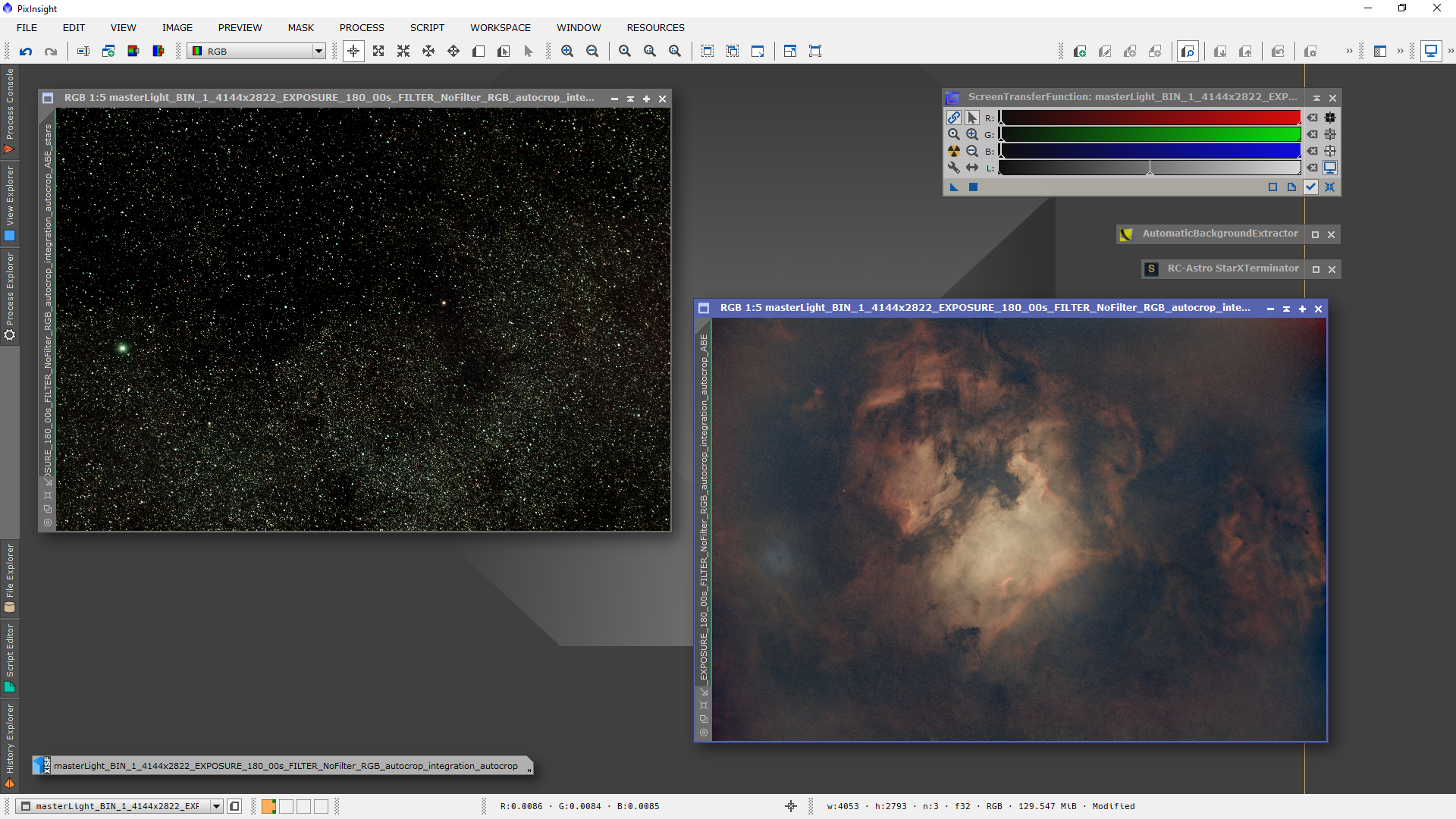

I bé, com és una pràctica que faig des de fa un temps, faig la separació de les estreles i la nebulosa de manera que així podré seguir treballant amb la nebulosa sense manipular el color de les estreles capturades.
Faig servir StarXterminator recomanat per alguns companys de la SAC, i ho he instal·lat al PixInsight, Abans separava les estreles amb StarNet 2 i funcionava també molt bé. Si tens curiositat de com ho feia abans, pots fullejar el següent article meu on explique el funconament de StarNet 2:Eliminant les estreles d'una astrofotografia fàcilment amb StarNet 2.

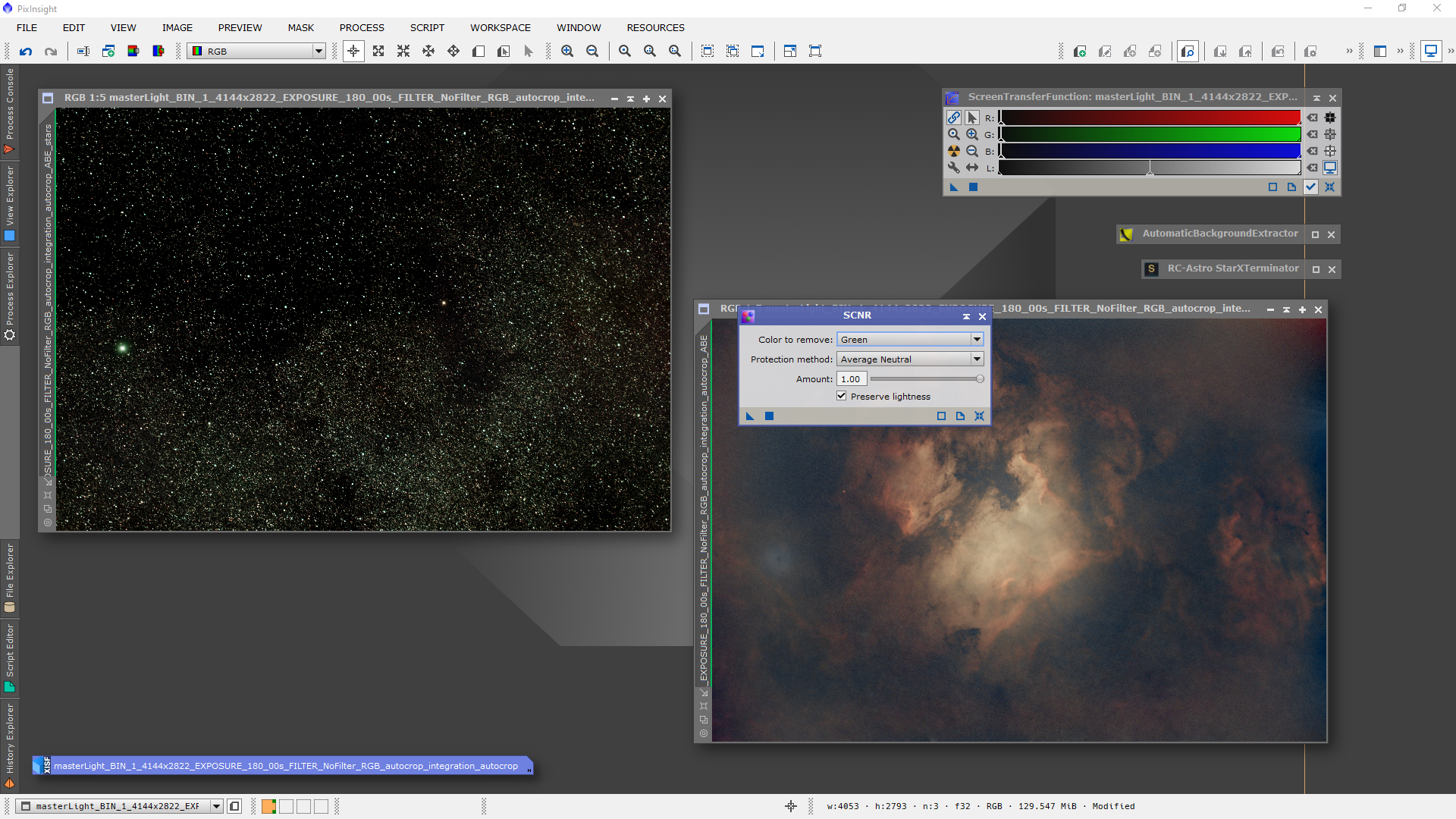

Ara li passe el procés SCNR en la nebulosa per a llevar tonalitats verdes:
:

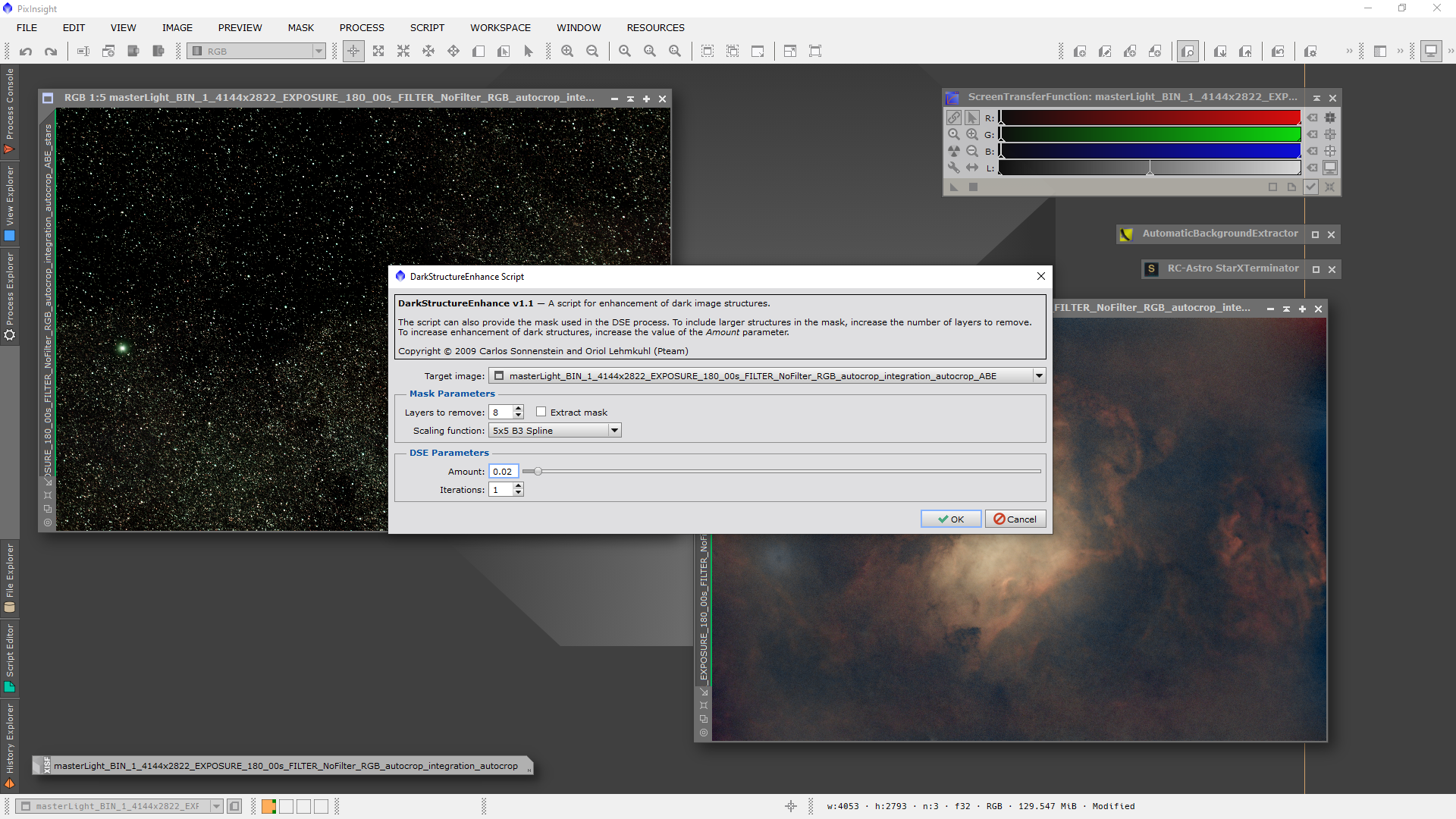

Ara també m'agrada passar-li l'script SCRIPT > Utilities > DarkStructureEnhance i en un número molt baix (fixa't que li he ficat "0.2") i li dona protagonisme a les fronteres de les nebulositats. És molt fàcil veure-ho jugant amb Ctrl+Z i Ctrl+Y per a tornar enrere i tornar endavant i veure els canvis que està fent:

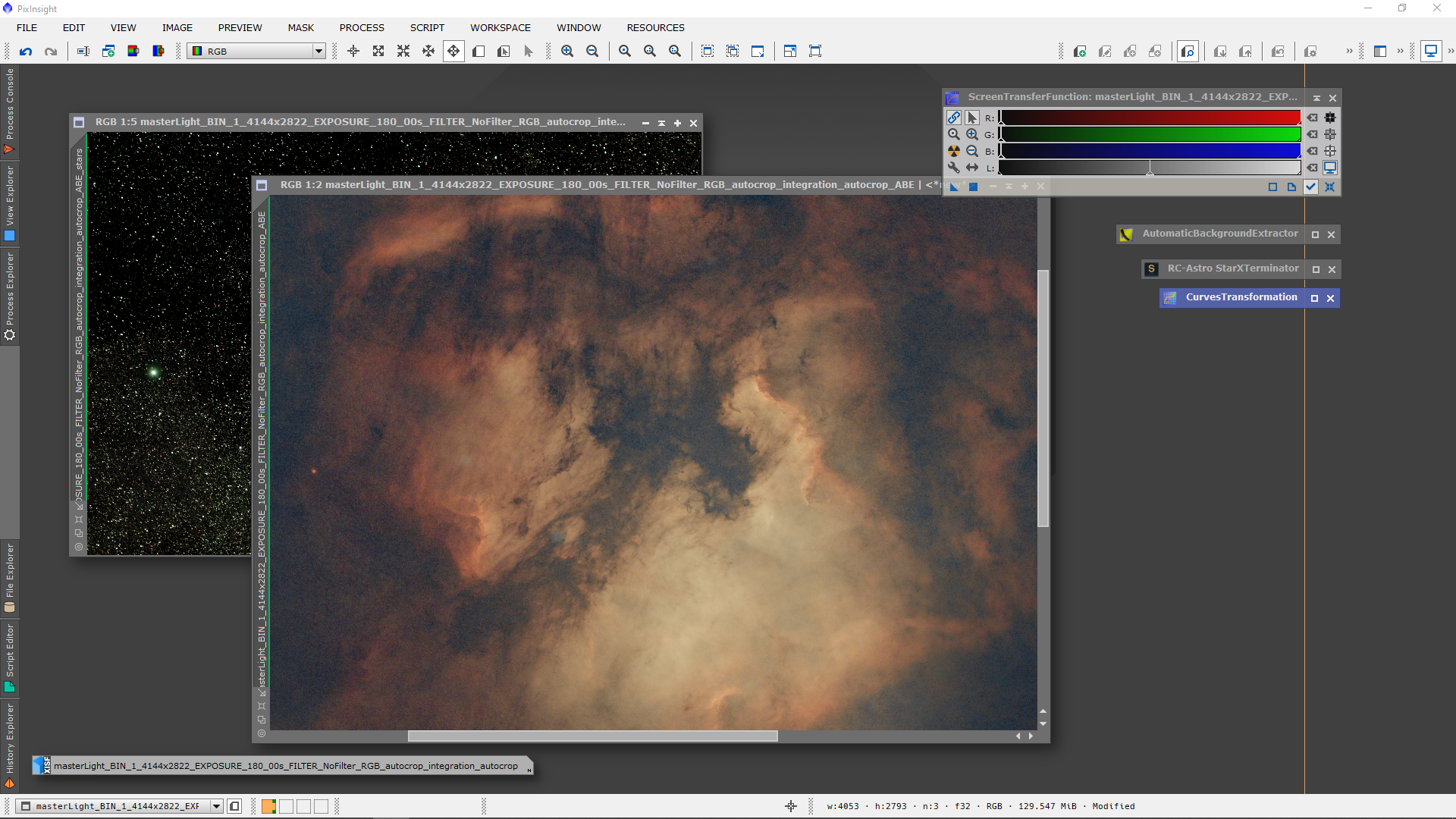

I bé, aquest és el resultat sobre la imatge de la nebulosa NGC7000. M'agrada el resultat, el fons, m'agraden les nebuloses que es mostren en la pàgina, si faig zoom continua visualitzant-se tot molt bé i, en defintiiva, així i amb un xicotet retoc de la saturació amb CurvesTransformation ja estic content amb la nebulosa:
Podem veure detalls molt ben definits fent zoom en la imatge. El rendiment del Samyang 135mm amb el filtre Askar Magic Colour Ha-OIII és realment bo:
I ARA APAREIX A L'ESCENARI... PIXEL MATH
En aquest moment tenim les estreles i la nebulosa separades, en dues imatges. Aleshores, ara li toca treballar a Pixel Math. PixelMath és una de les eines més potents i flexibles de PixInsight, i funciona com un llenguatge de fórmules matemàtiques aplicades directament a les imatges. Dit d’una altra manera: et permet crear noves imatges combinant canals o altres imatges, aplicar operacions matemàtiques a cada píxel o fins i tot generar màscares i transformacions complexes.
Cada imatge en PixInsight es pot veure com una matriu de píxels amb valors numèrics (de 0 a 1, si està normalitzada). PixelMath et deixa escriure una expressió (o diverses) que es calcula per a cada píxel. El resultat d’eixa expressió es pot guardar en una nova imatge o sobreescriure la imatge d’origen.
Com que tenim les estreles en una imatge i la nebulosa en altra imatge, al final si volem recuperar les estreles haurem de sumar imatge_nebulosa + imatge_estreles, i el resultat serà: la nebulosa amb les estreles.
I en aquest moment podem jugar un poc i abaixar un poc la lluminància de les estreles. Com? Doncs per exemple multiplicant "imatge_estreles" * 0.5, així abaixariem al 50% la llum de la imatge de les estreles.
Ara és qüestió del teu gust, de la teua imaginació i de les teues necessitats en la astrofotografia que estigues processant. La utilitat de PixelMath pot ser artística i/o pot ser científica.

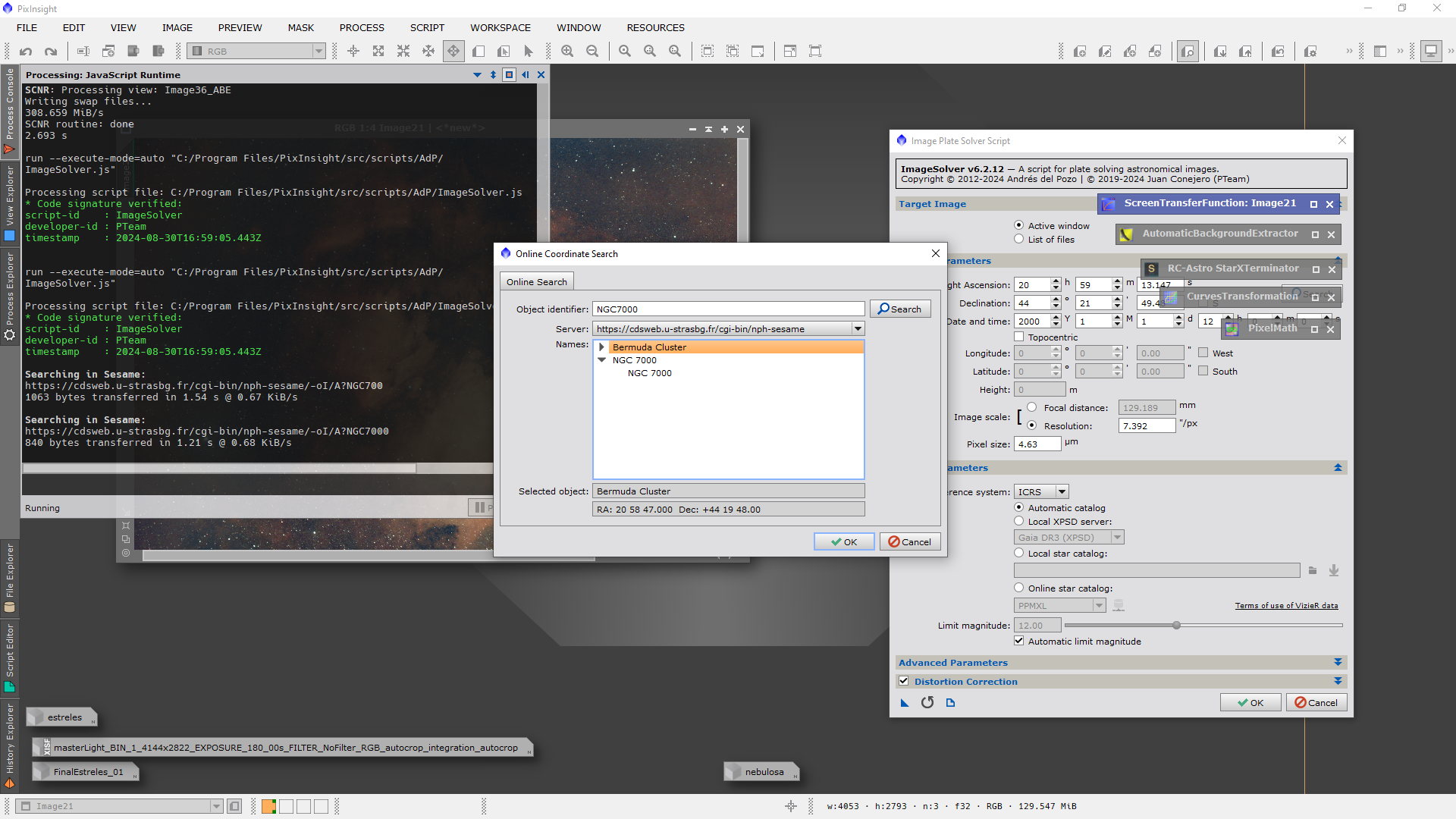

Bé, una vegada ja tenim la nebulosa i les estreles en la mateixa imatge, anirem a SCRIPT > Image Analysis > ImageSolver i farem la resolució de plaques dels objectes de la imatge per a, posteriorment a l'astrometria, poder identificar objectes destacables en el camp que he capturat. En aquesta utilitat ImageSolver/i> li direm la data i en la següent pantalla li direm que estem apuntant a NGC 7000:

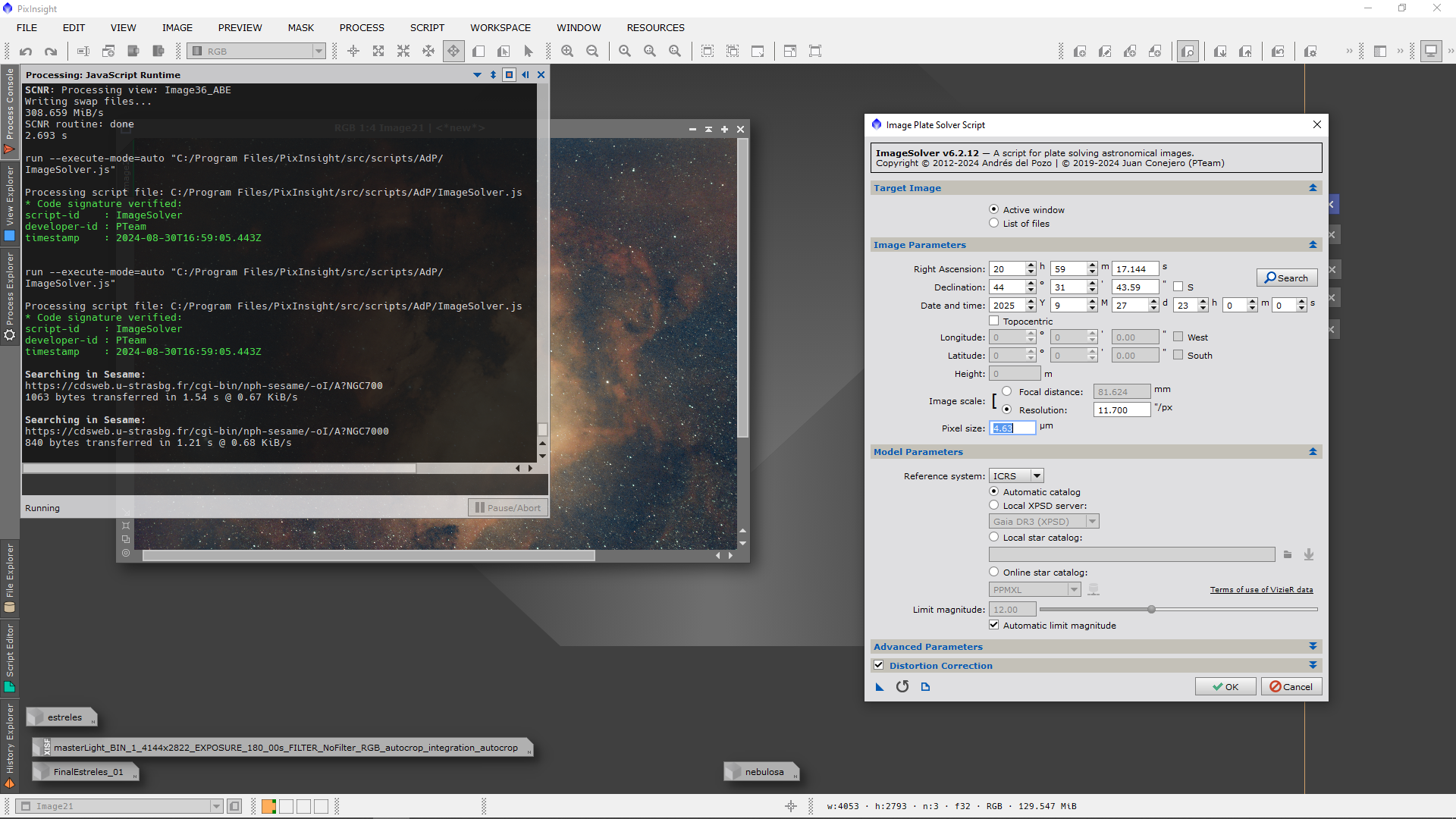

Ara revisarem que tinga bé la data i hora, la mida del pixel de l'ASI294MC Pro (que és 4.63 com mostra la imatge) i la resolució (que és 11.7 com mostra la imatge) i farem click en el botó inferior "OK":

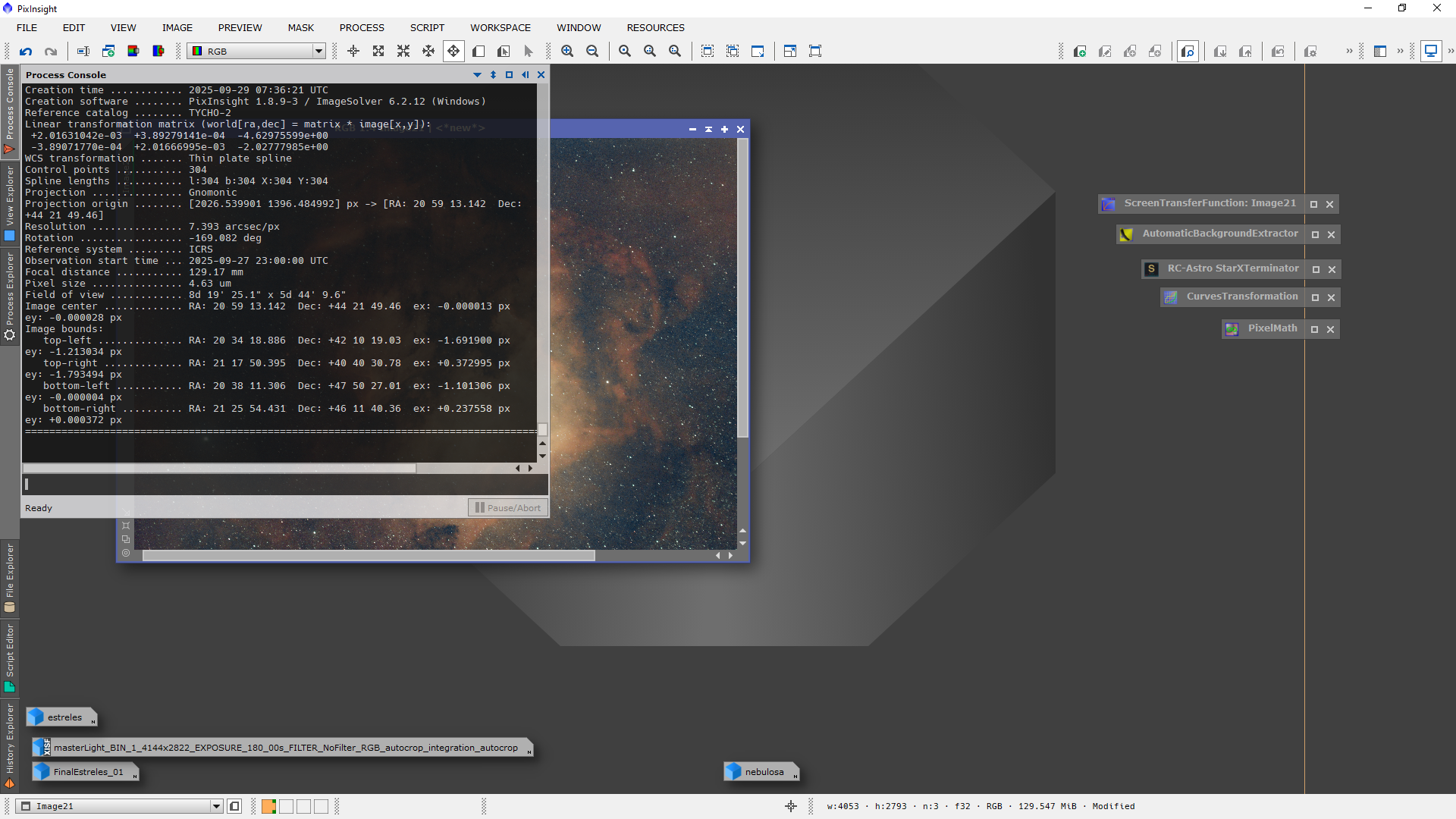

I ara en pocs segons, la terminal de PixInsight en mostrarà tots els detalls de la imatge:

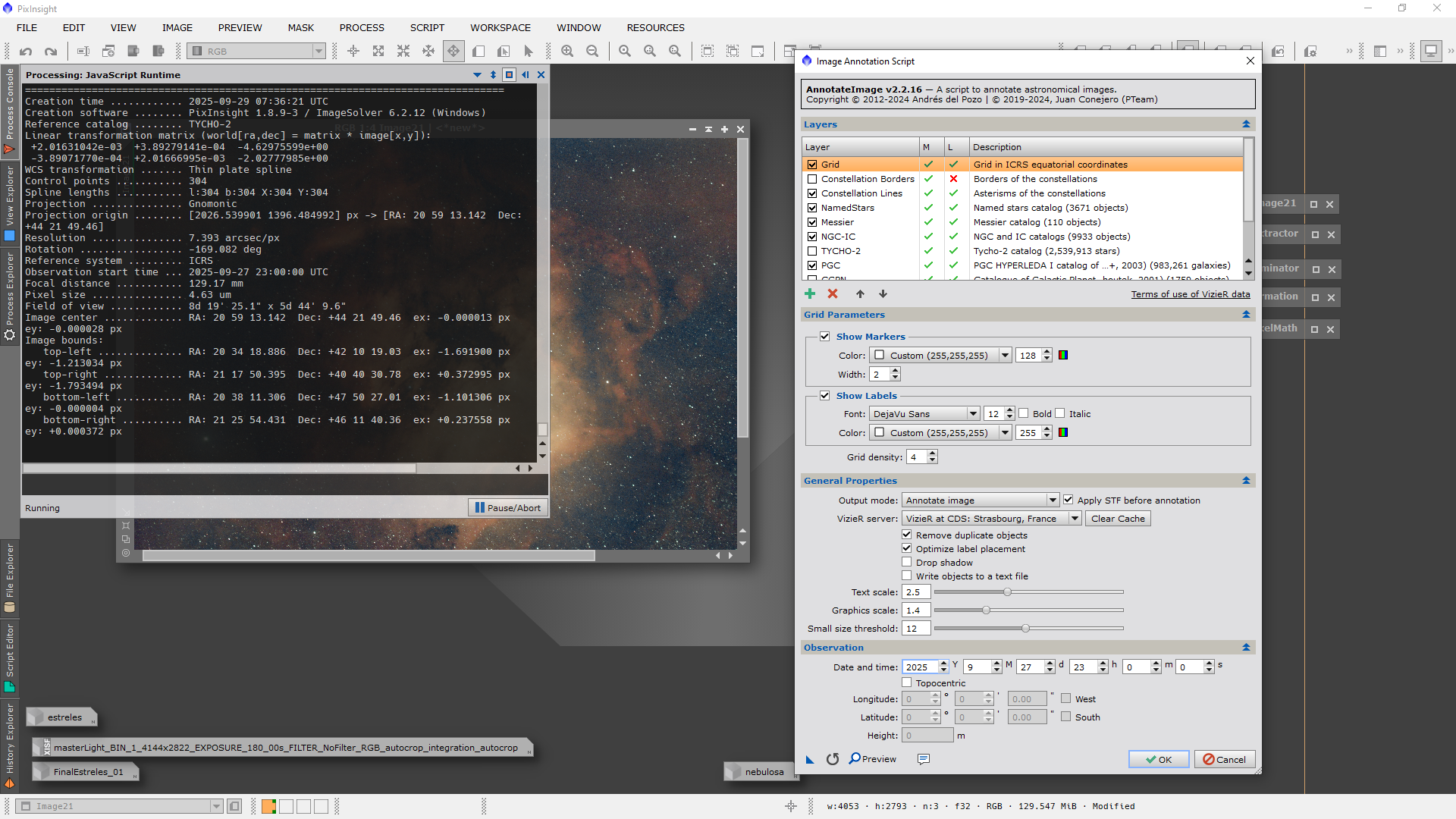

I ja podem anar a SCRIPT > Render > AnnotateImage per a fer servir la utiltiat de pintar objectes astronòmics que tinguem reconeguts en la nostra imatge. Ací pots activar/desactivar els catàlegs que vullgues, canviar la tipografia, la grandària de les línies, etc.:
I bé, ja tinc el resultat que volia amb AnnotateImage.

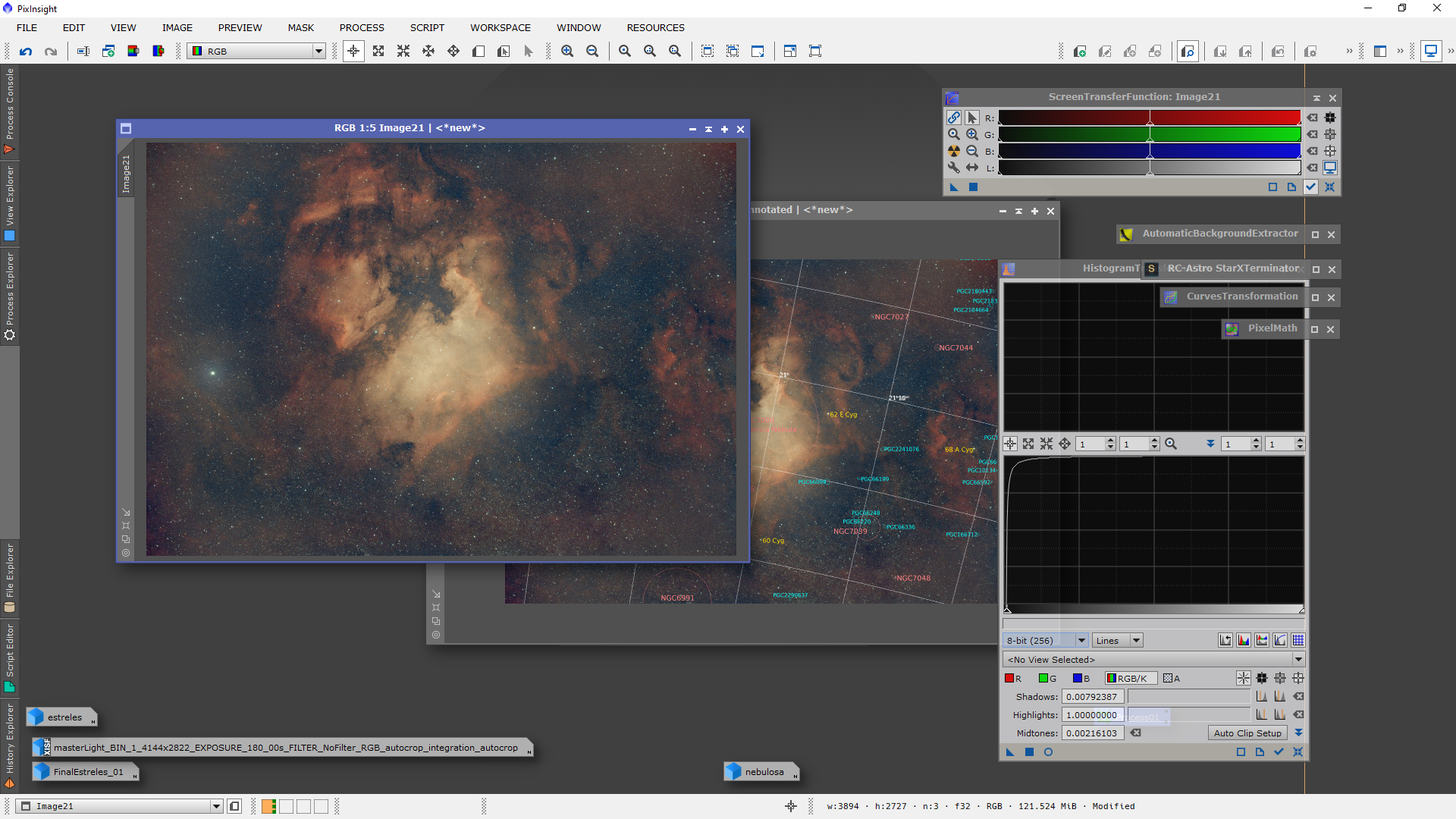

Ara estiraré finalment la imatge amb HistogramTransformation i ja podrem exportar la imatge original i la imatge amb les anotacions del AnnotateImage i desar-les al nostre ordinador en un format d'imatge (.png, jpg, etc.):
RESULTATS DEL PROCESSAMENT AMB PIXINSIGHT
I bé, ací el resultat final de tota la regió capturada pel Samyang 135mm. Recorda que no he afegit Bias ni Darks ni Flats, i tot i així ha quedat prou bé aquesta apilació i processament dels 39 Lights, veritat'

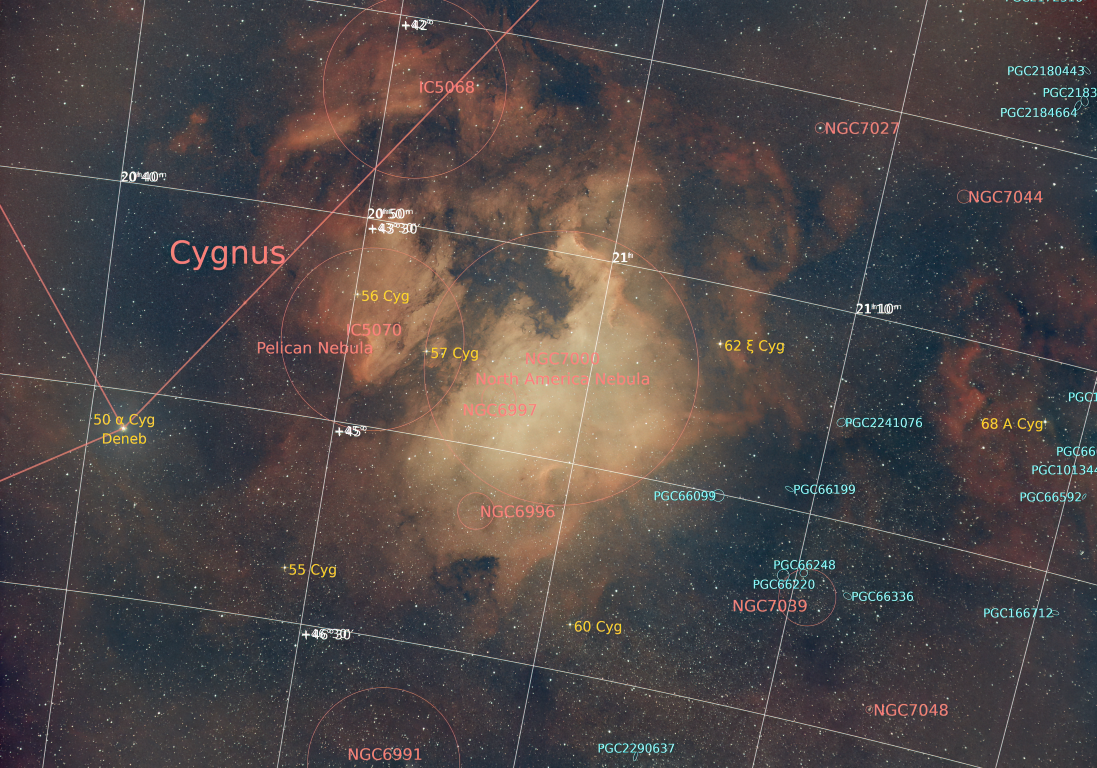

I ací les anotacions que em fa AnnotateImage de PixInsight:
No està gens malament, no?
I bé, ací una altra imatge final, he tallat una regió de la imatge que m'agrada més perquè destaquen les nebulositats centrals de NGC7000:

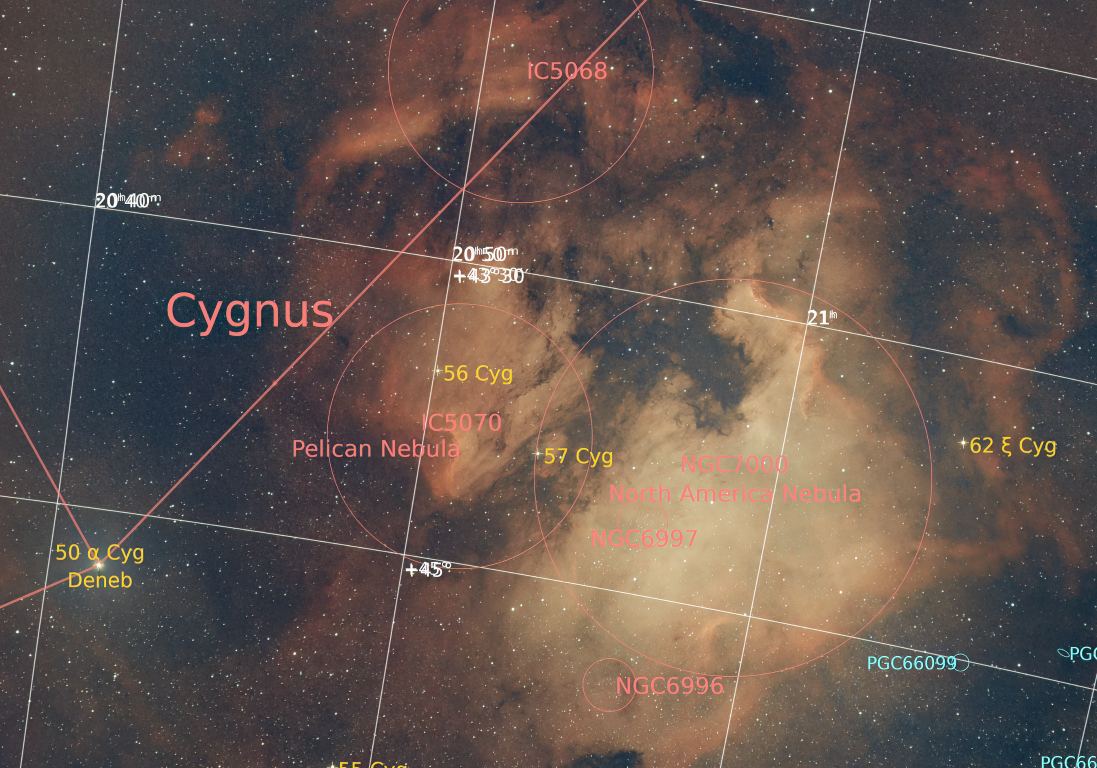

I ací les anotacions que em fa AnnotateImage de PixInsight:
