Aquesta vegada el repte era triple, volia provar un nou objectiu fotogràfic, el Canon 70-200 F/2.8, del qual m'han parlat molt bé dos companys de la Societat Astronòmica de Castelló, Luis Robledo i Ferran Bosch, vaig improvissar-me un dock per a fer-ho servir. El segon punt era processar nebuloses d'emissió (NGC7000 Nord Amèrica i IC 5067 el Pelicà) baix el cel Bortle7 que tinc a ma casa, però ara practicaria amb una càmera a color i dos filtres Askar Magic Colour dualband, el Ha/OIII i el SII/OIII, i en comptes d'extraure els colors R + G + B dels Lights, i asignar un color a Ha, a OIII i a SII, aquesta vegada volia practicar amb l'script DBXtract, desenvolupat per Raul Hussein, un astrònom valencià molt actiu en AVA i en el seu projecte Astrocitas. L'script DBXtract ens permet processar imatges de banda estreta capturades amb filtres dualband molt fàcilment i en questió de segons extreu els diferents Lights de manera molt bona i consistent.
A més a més, hi havia un altre inconvenient que cal afegir al repte: era una nit amb una Lluna del 95%. Ací tens un vídeo del moment on apunte, amb el setup per al Canon 70-200mm F/2.8:
DETALLS TÈCNICS
En aquesta ocasió tinc novetats, he volgut provar l'objectiu Canon 70-200mm F/2.8, i els filtres Askar Magic Colour D1 Ha/OIII i el D2 SII/OIII, aleshores el processat pot variar respecte al meu fluxe de treball normal.
Per a capturar NGC7000 i IC5067 vaig fer servir el següent:
Montura Orion Sirius (comprada en 2007 i funcionant com el primer dia)
Càmera ASI294MC Pro
Tub Canon 70-200mm F/2.8
Filtres Askar Magic Colour 6nm D1 Ha/OIII i D2 SII/OIII
Tub de guiat Mini ZWO 30mm focal 120mm
Càmera ASI462MC per l'autoguiat
Captura i autoguiat amb l'AsiAir Plus
172 imatges de 120 segons a temperatura -15C Gain120
30 imatges Dark de 120 segons a temperatura -15C Gain120
60 imatges Flat de 0.430 segons
30 imatges Dark Flat de 0.430 segons
Tot registrat, integrat i calibrat amb Pixinsight a Debian GNU/Linux 13 Trixie
CAPTURA I CALIBRACIÓ
I ací et deixe captures de pantalla dels fitxers generats durant la captura (Lights) i els fitxers necessaris per a fer la calibratge. Molt ben aconsellat pels dos companys de la SAC, Alberto Sol i Ferran Bosch, vaig fer els Darks com sempre (mateix temps d'exposició que els Lights i mateix gain i temperatura), els Flats per a cada un dels filtres configurant l'exposició en "auto" i després no vaig fer Bias sinó Dark Flats, perquè amb l'ASI294MC Pro pot ser els Bias massa ràpids poden crear problemes de calibratge i els Dark Flats en canvi fan una millor calibratge i aconsegueixen millor fons. El truc dels Dark Flats, al contrari que els Bias és tapar el tub i estar a les fosques completament per a que no entre llum però agafant el mateix temps d'exposició idèntic que quan em fet els Flats.
Aleshores, vaig veure que l'Asiair Plus calculava amb auto un temps de 0.430s per a fer els Flats, i per tant vaig fer els Dark Flats també amb una exposició de 0.430s. I tant els Flats com els Dark Flats mostraven un historiagrama completament centrat, aproximadament al 45% o 50%.

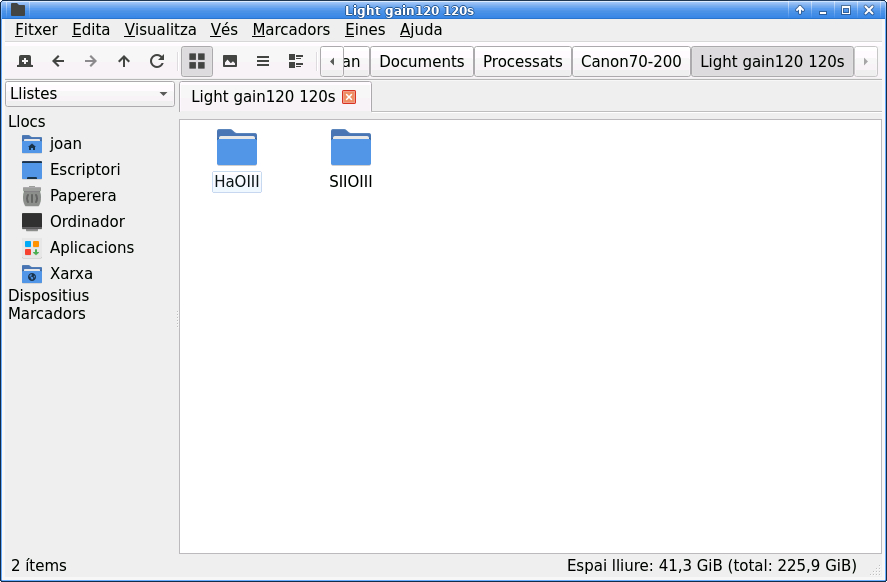

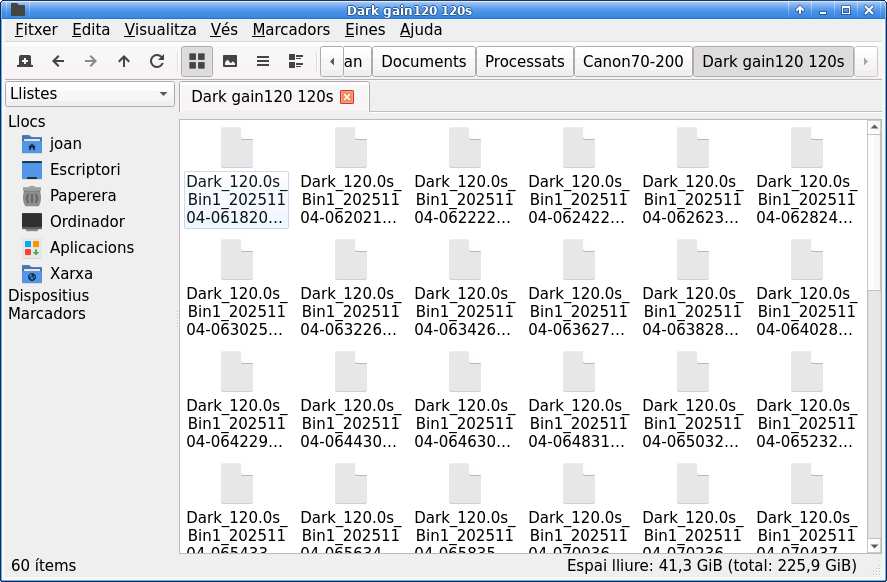

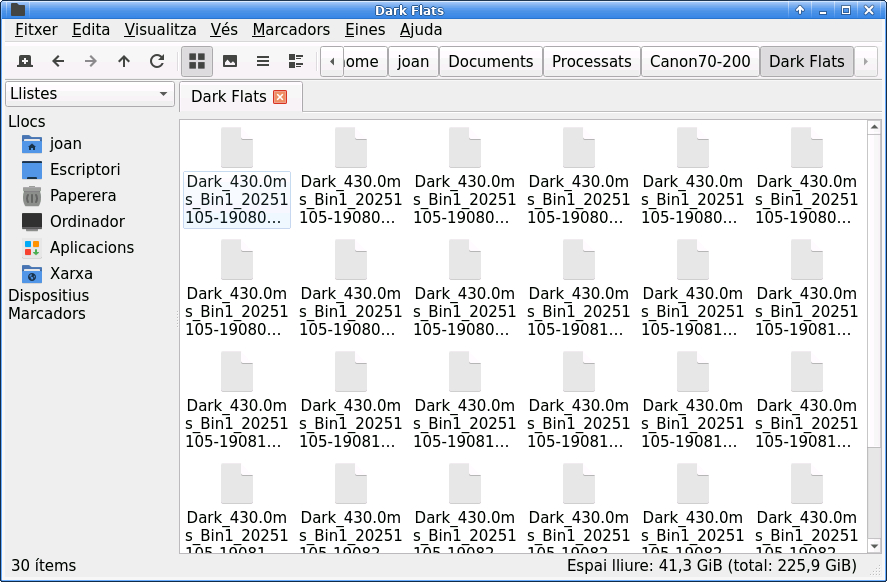

Ací et mostre captures de pantalla de tots els meus fitxers .fits generats:

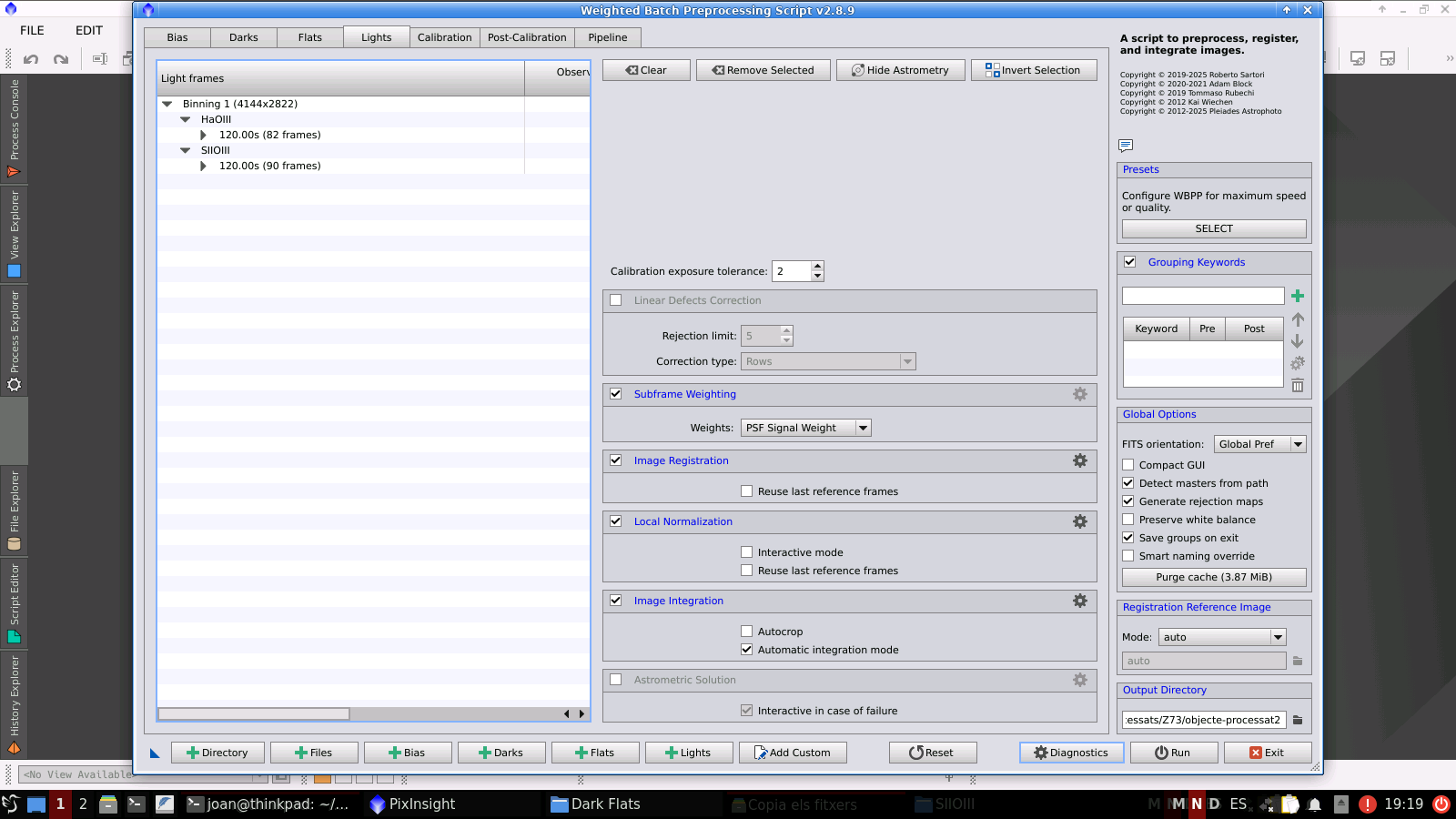

Aleshores ja podem començar en PixInsight. El primer pas serà obrir l'script WBPP i afegir els Lights. Ací no vaig afegir els Lights de manera normal fent clic en el botó "Add Lights" sinó que anem a afegir els Lights dels dos filtres (Ha/OIII i SII/OIII) des del botó "Add custom" i especificarem que el filtre és o bé HaOIII o bé SIIOIII, i WBPP ens categoritzarà i ordenarà correctament els Lights:

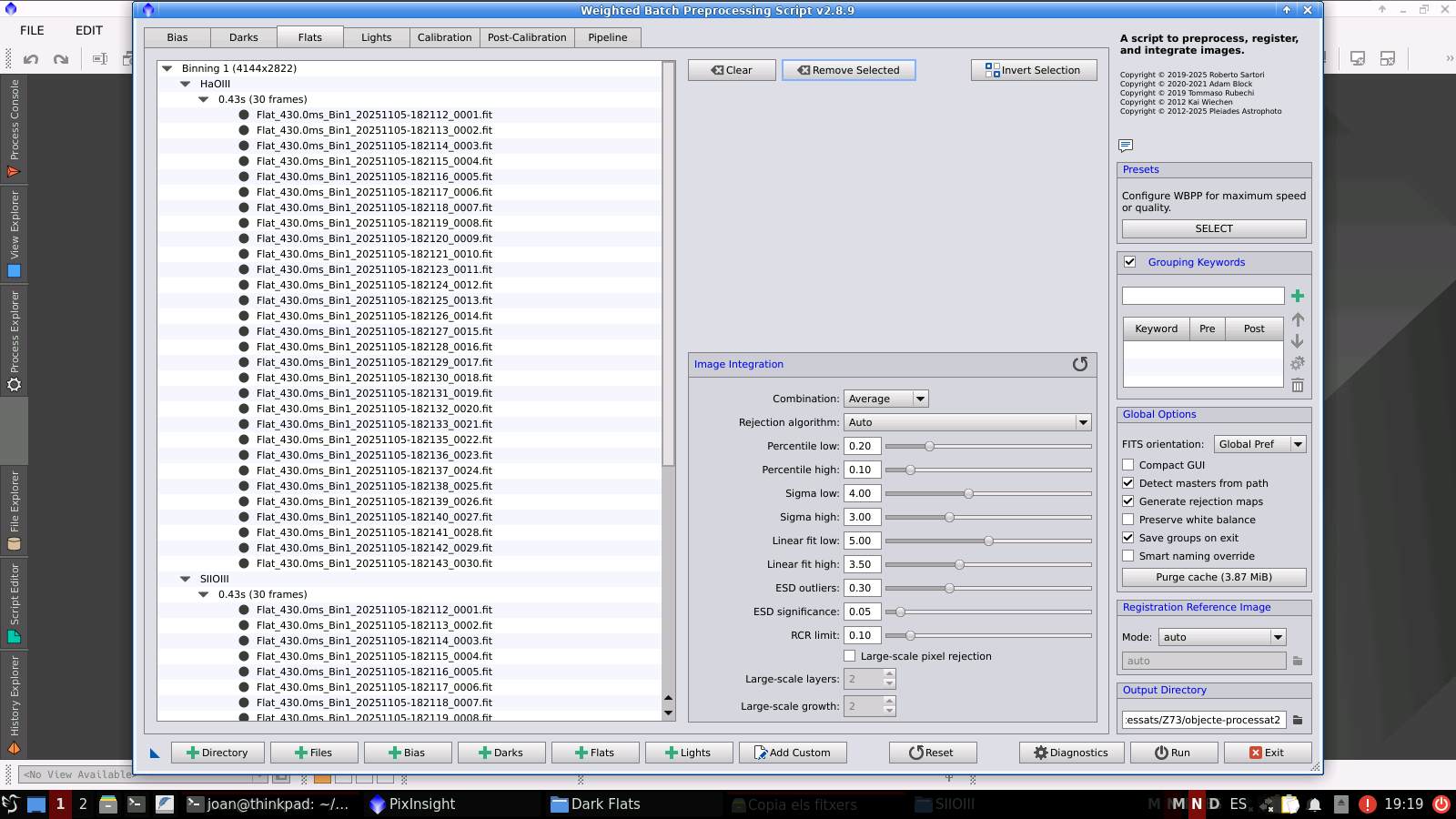

Amb els Flats farem el mateix, no els afegirem des del botó "Add Flats" sinó des del botó "Add Custom" on li especificarem que són Flats i també li direm la mateixa categorització del filtre o bé HaOIII o bé SIIOIII:

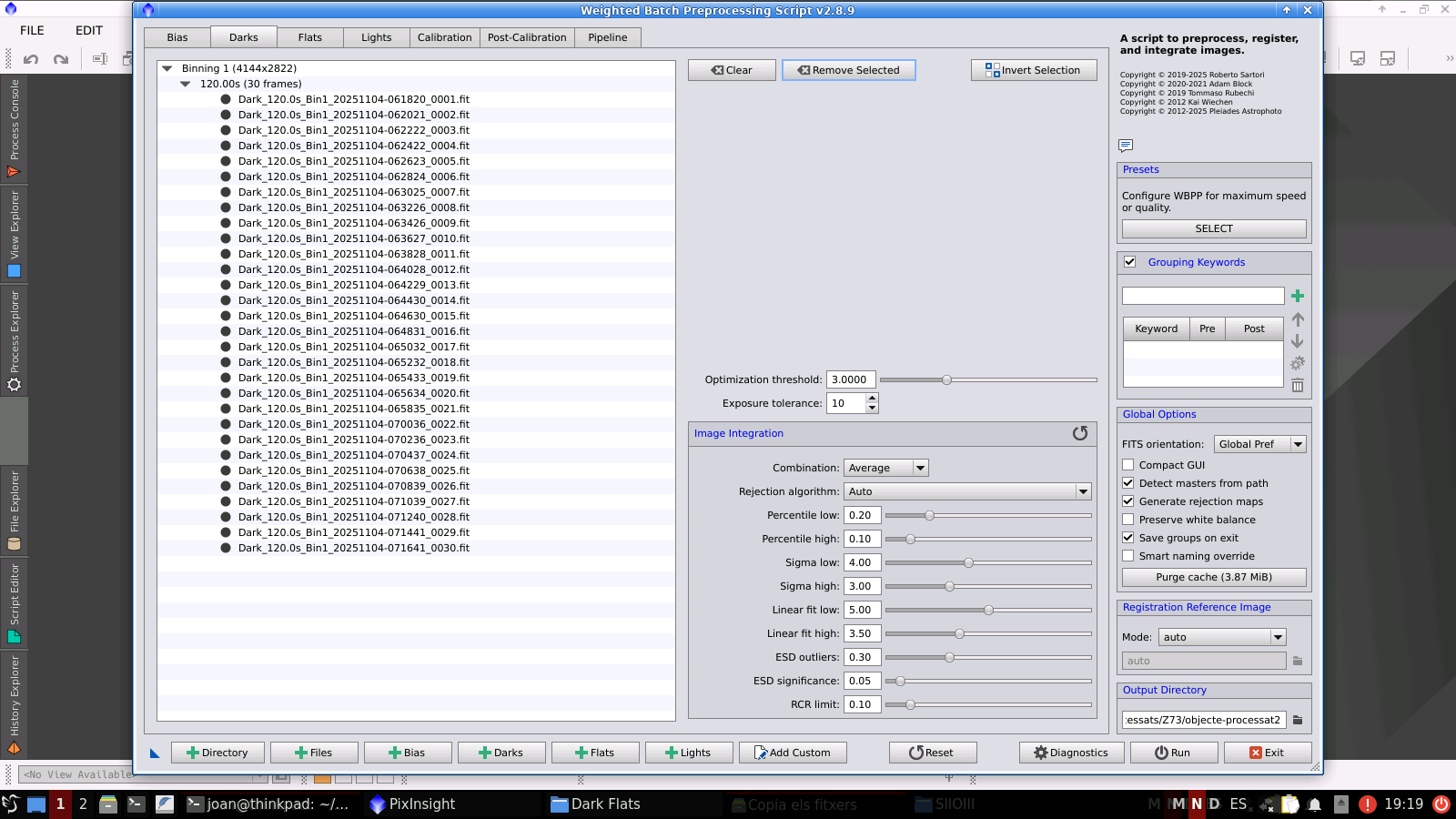

Afegirem els Darks com fem sempre:

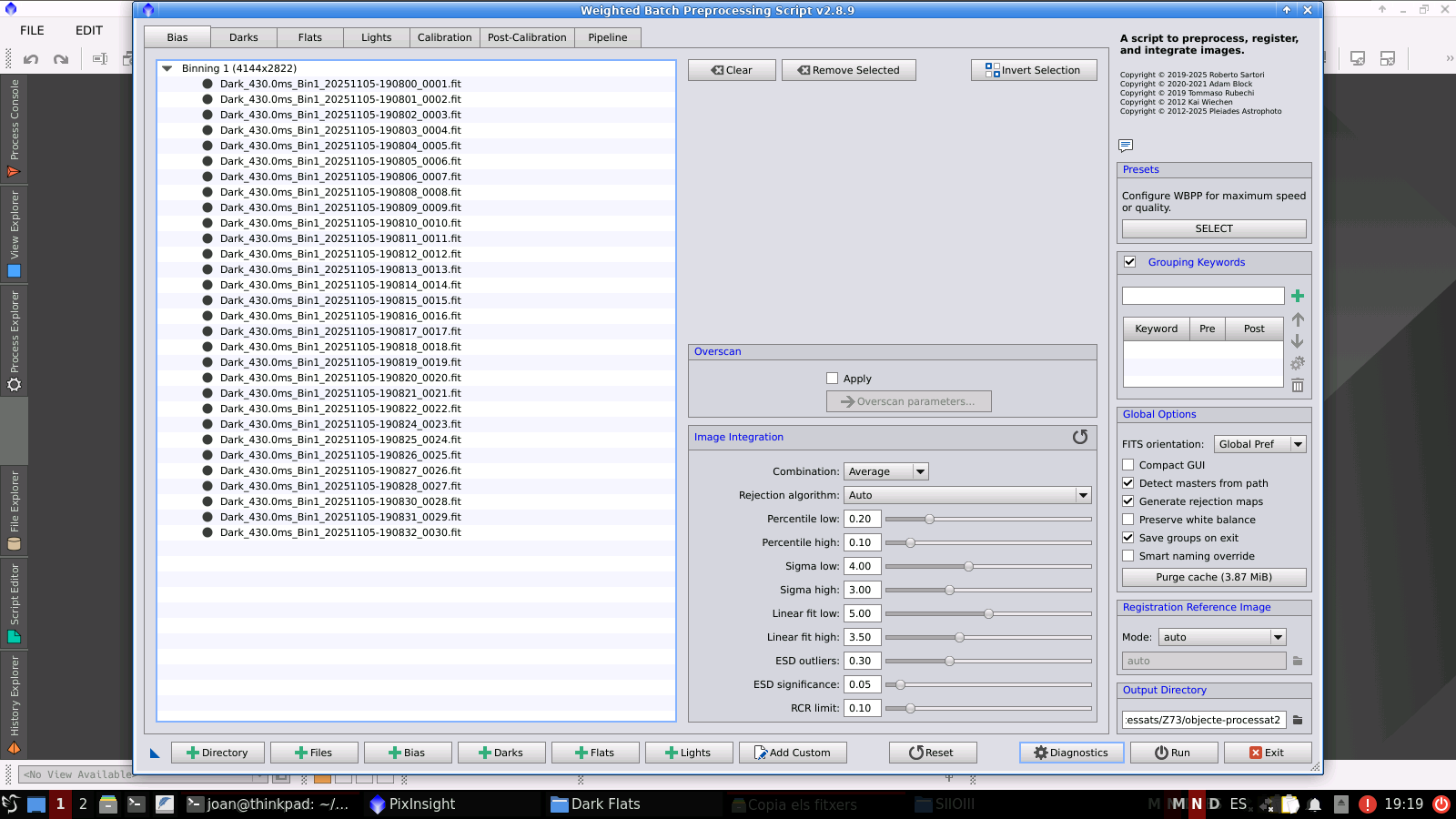

I ací afegirem els "Dark Flats" com si foren Bias, podem fer-ho des del botó "Add custom" també, especificant que són Bias (i recorda que els Dark Flats han de tindre el mateix temps d'exposició que els Flats, com he explicat abans):

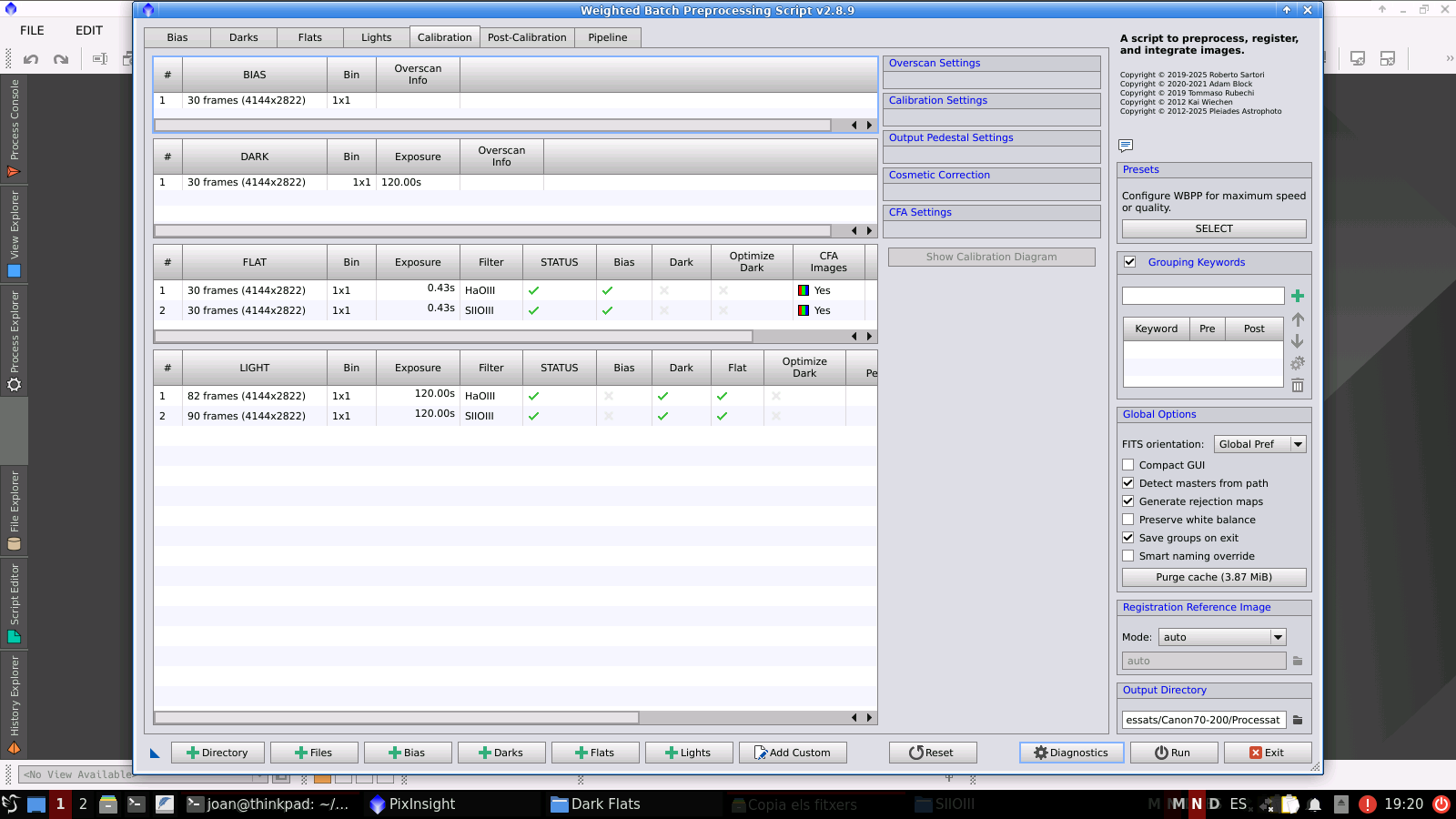

I bé, aquesta és la pestanya de calibratge de WBPP. Pots veure que m'ho ha agafat tot perfectament i sap com fer el calibratge amb els diferents Lights i Flats:

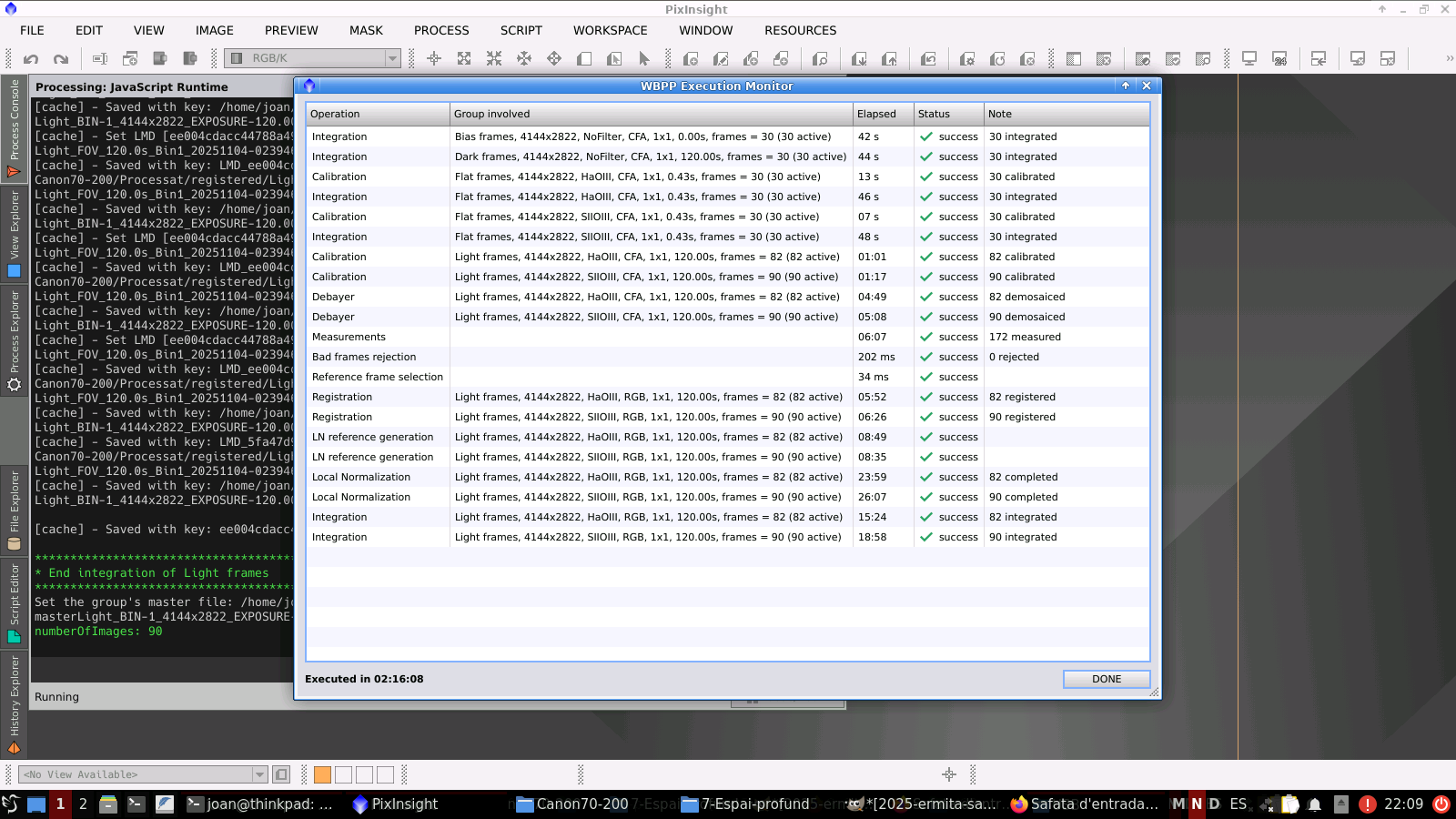

I bé, ací tens un resum de tot el procés del WBPP que m'ha trigat un poc més de dues hores, i tot sense cap incidència:
COMENÇA EL PROCESSAT AMB PIXINSIGHT

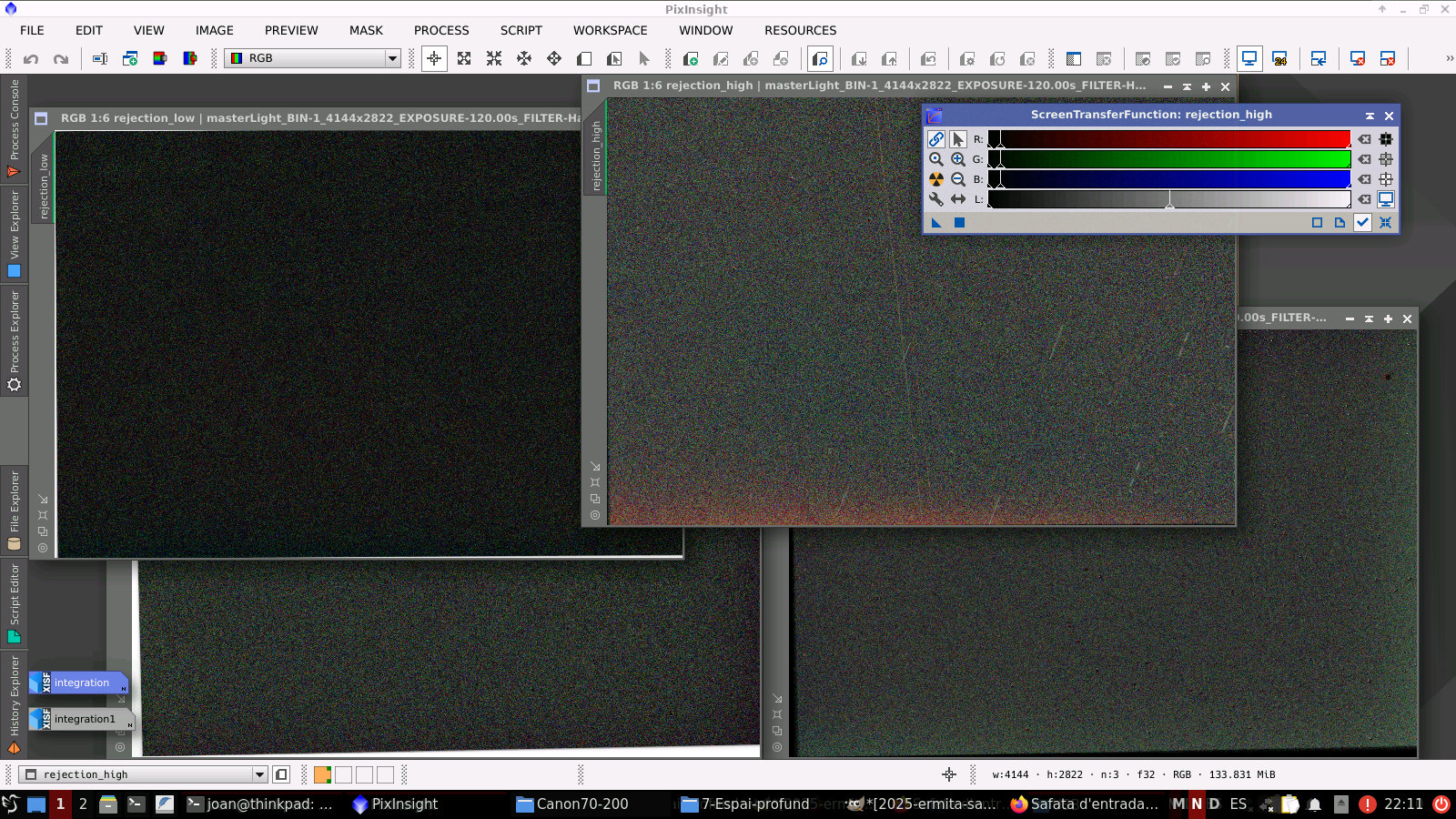

Obrirem els MasterLights de Ha/OIII i el de SII/OIII i veurem que, a banda dels masterLight ens mostra les dues imatges rebujades pel soroll i distorsions: la rejection_hight i la rejection_low:

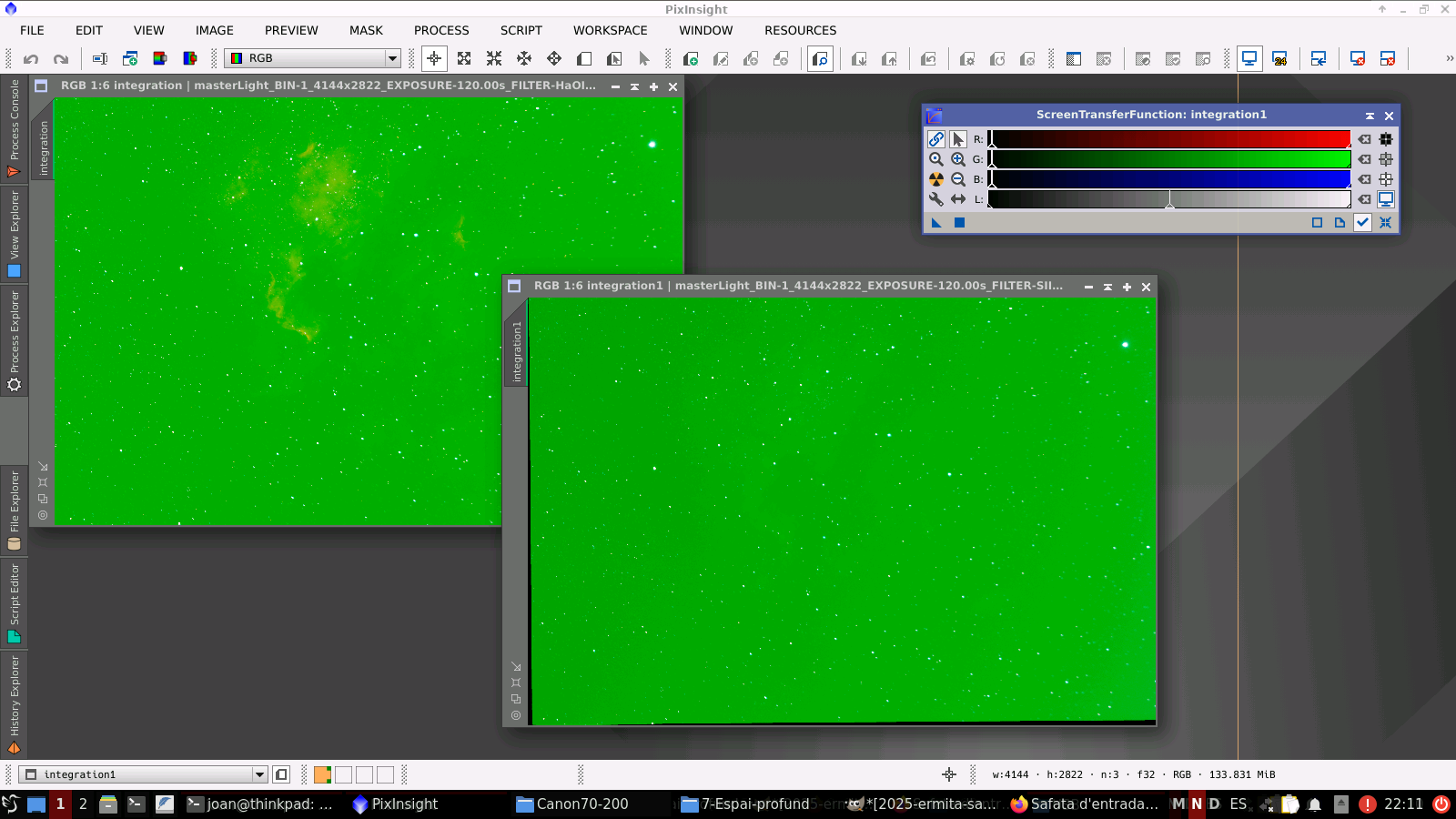

I ací tenim els dos masterLight que ens interessen:

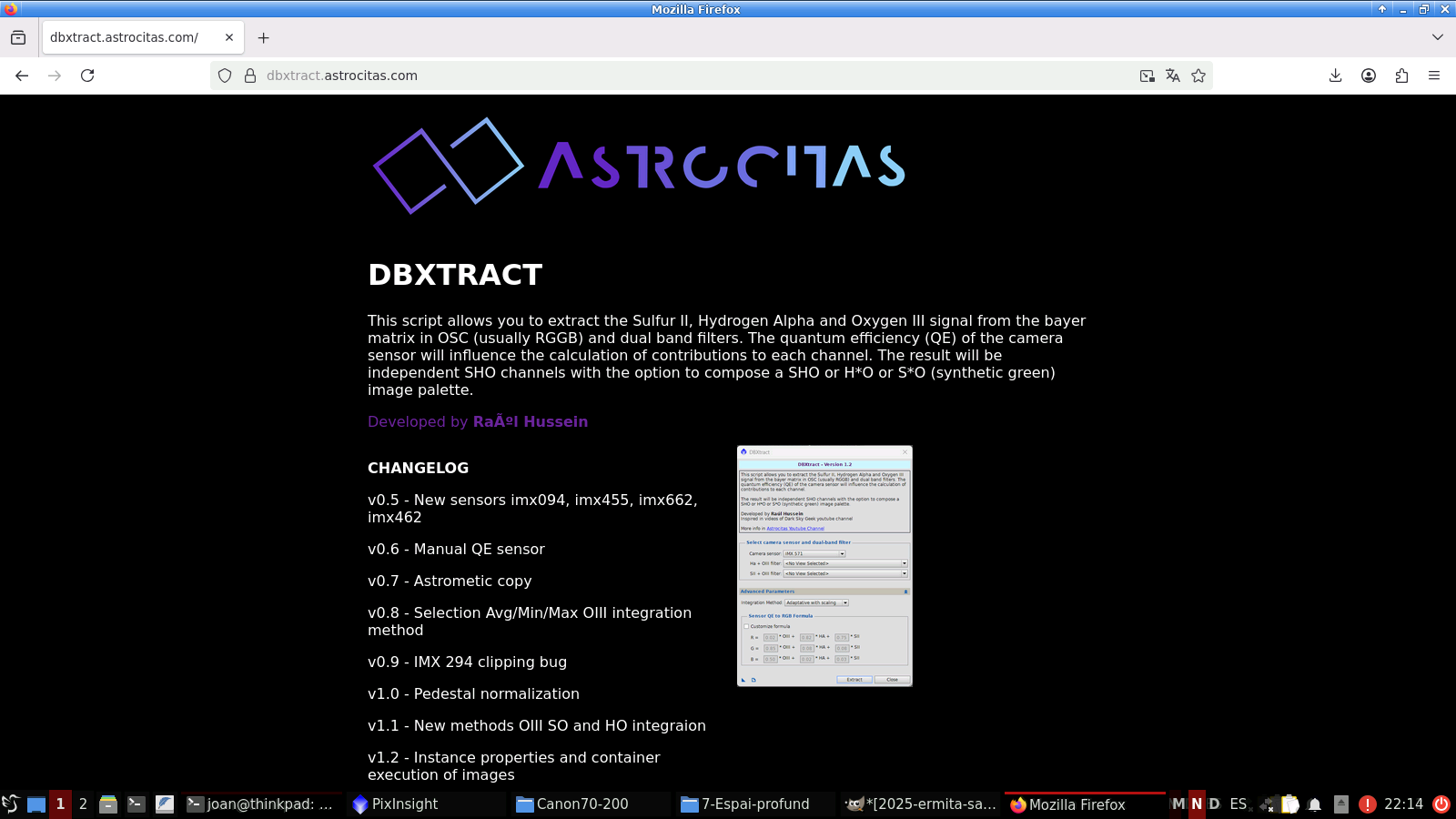

Ara anem a instal·lar un script nou, el DBXtract, desenvolupat per Raul Hussein (AVA, Astrocitas), aleshores anirem a la seua web https://dbxtract.astrocitas.com per a informar-nos un poc:

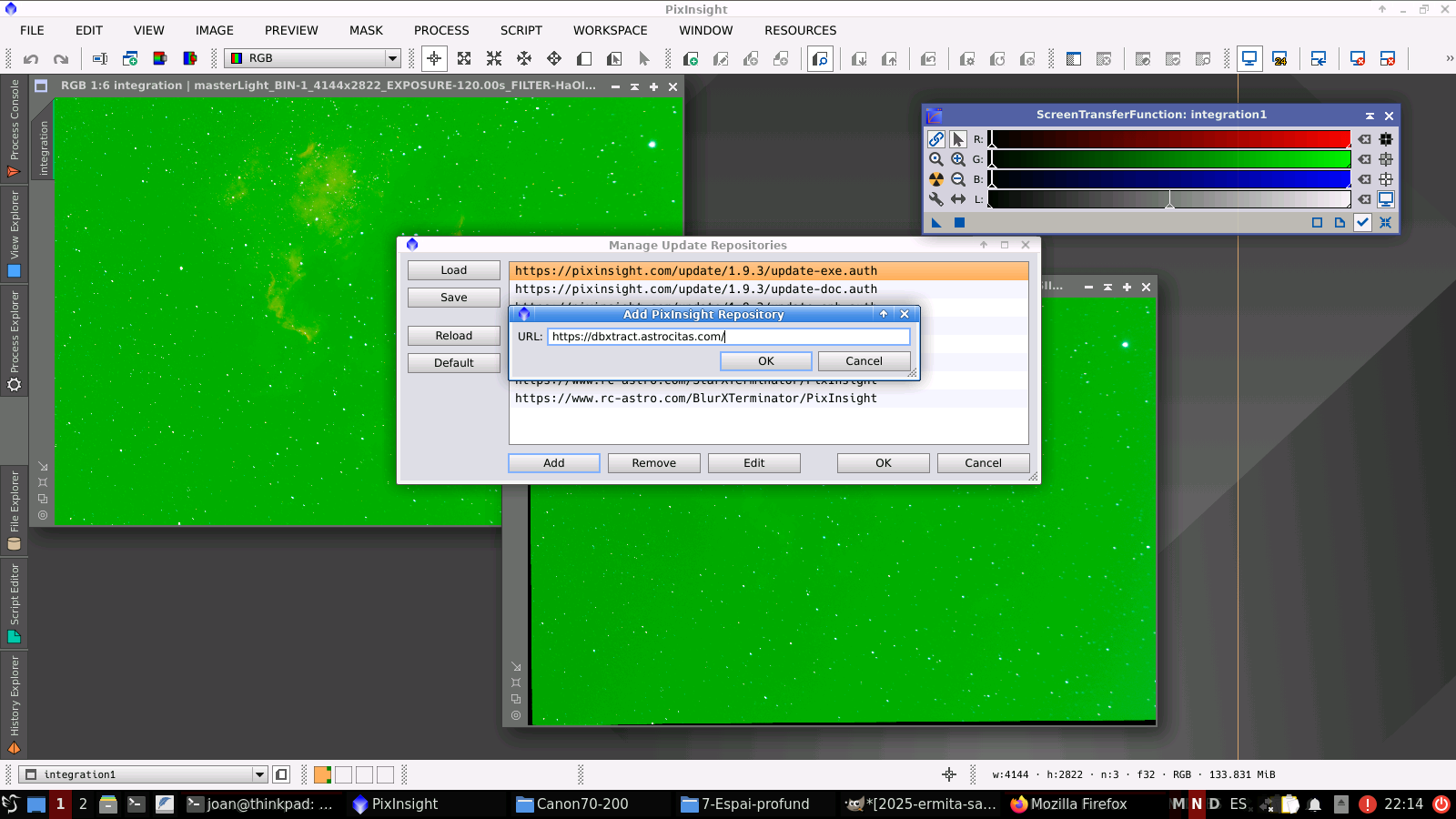

Afegirem un repositori nou a PixInsight amb la url https://dbxtract.astrocitas.com:

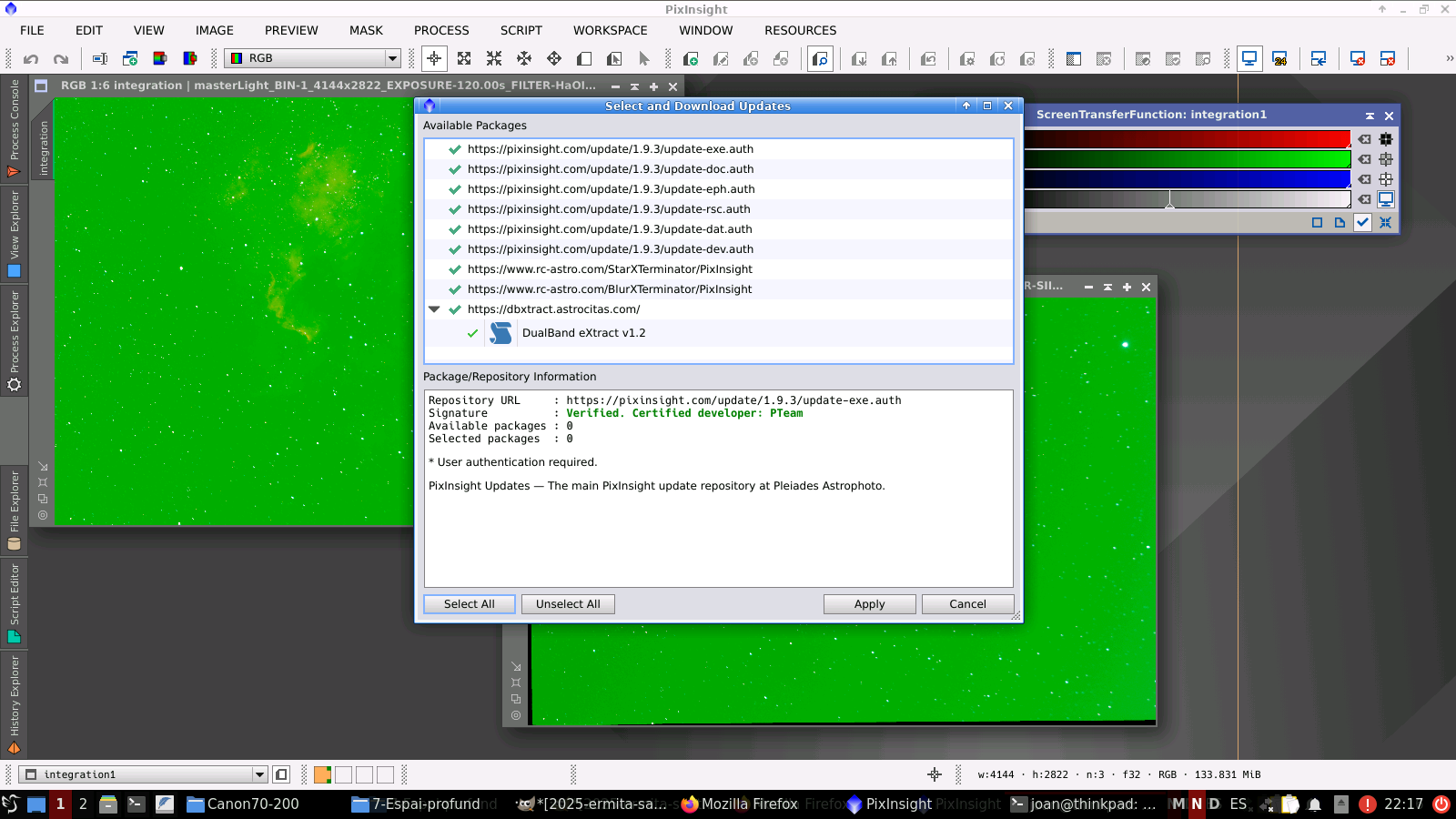

I des de les actualitzacions pendents veurem que ja podem afegir un nou script, el DBXtract:

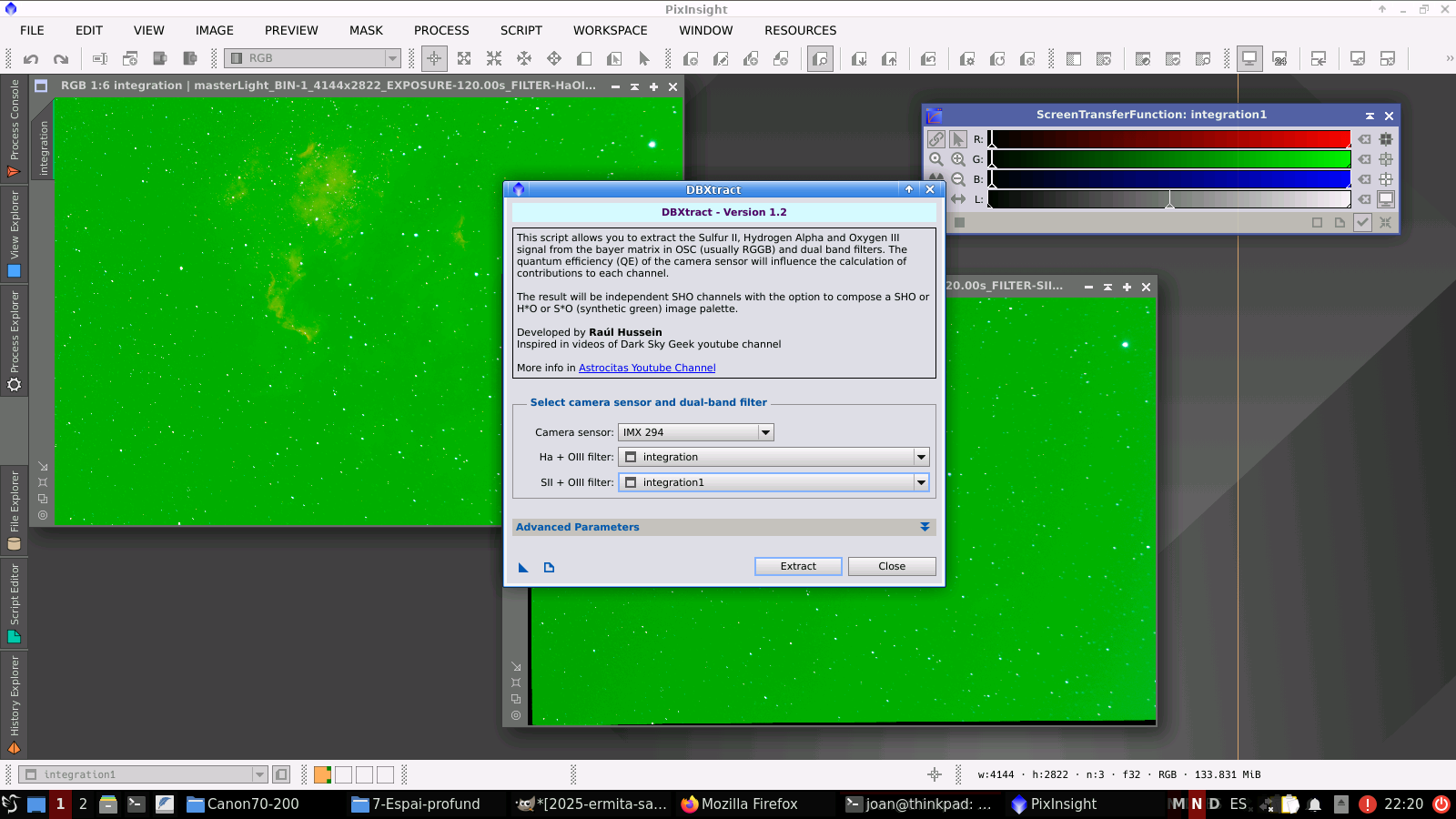

I bé, una vegada instal·lat, obrirem els dos masterLight i executem l'script DBXtract. Només cal que especifiquem quina és la imatge feta amb el filtre dualband amb Ha/OIII i quina és la feta amb el filtre dualband amb SII/OIII, tal com veus a la següent captura de pantalla:

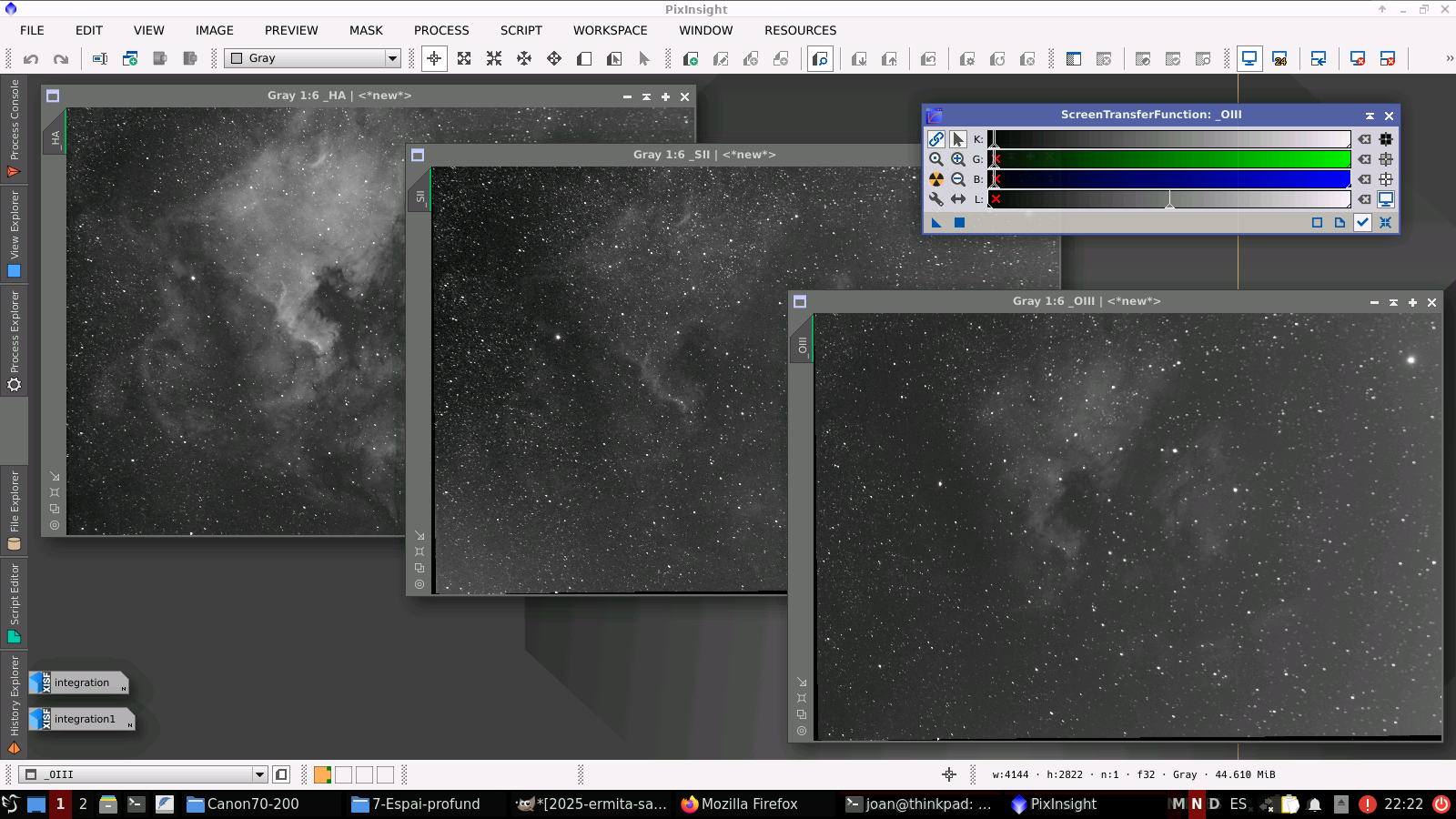

I ací el resultat, impecable, espectacularment bo. Tenim, per ordre, el Light de Ha, el Light de SII i el Light de OIII, amb molts detalls. Estic maravellat, per cert, amb la càmera ASI294MC i l'objectiu Canon 70-200 F/2.8 perquè han agafat moltíssims detalls baix una Lluna del 95% a un cel Bortle7:

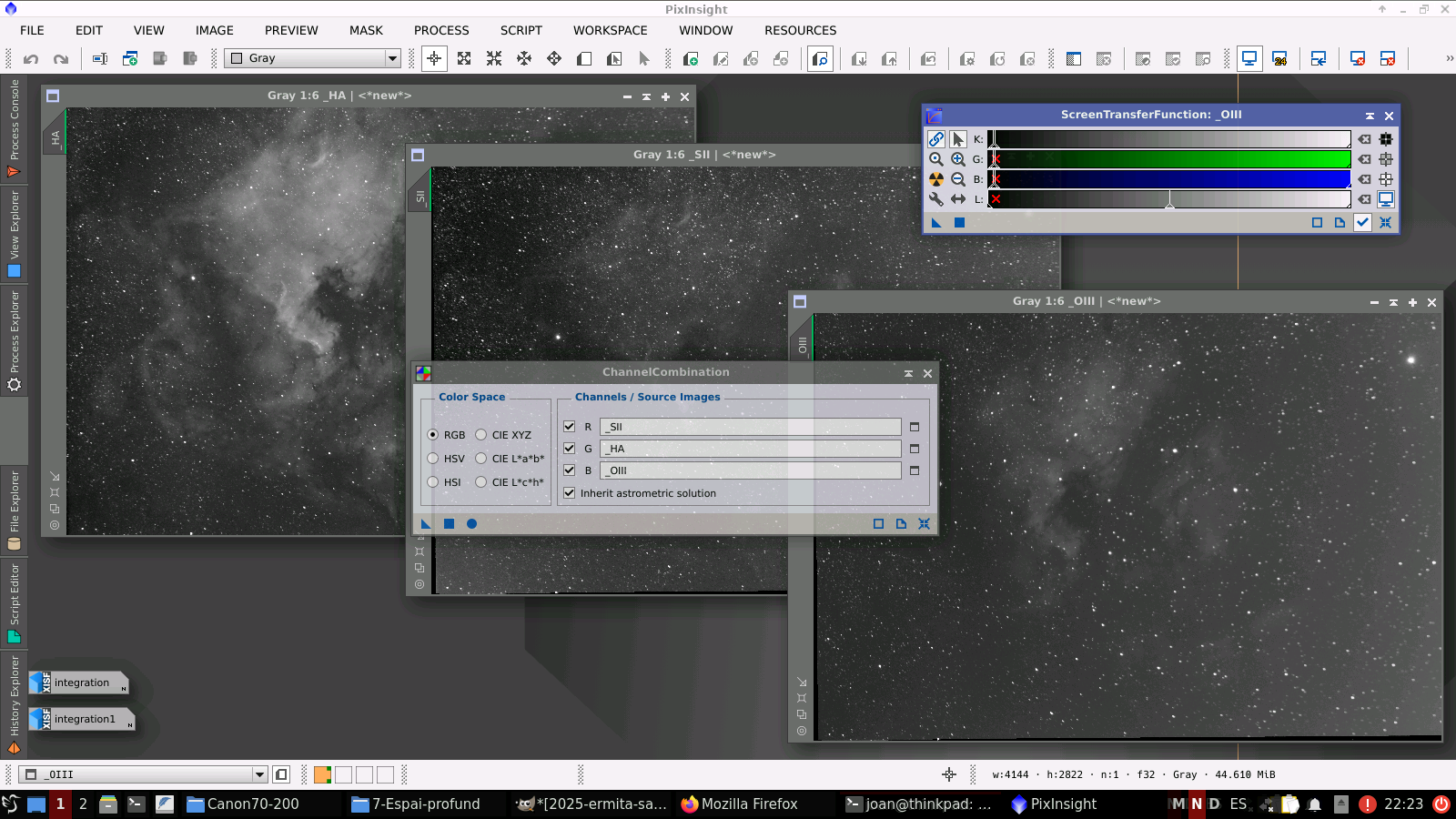

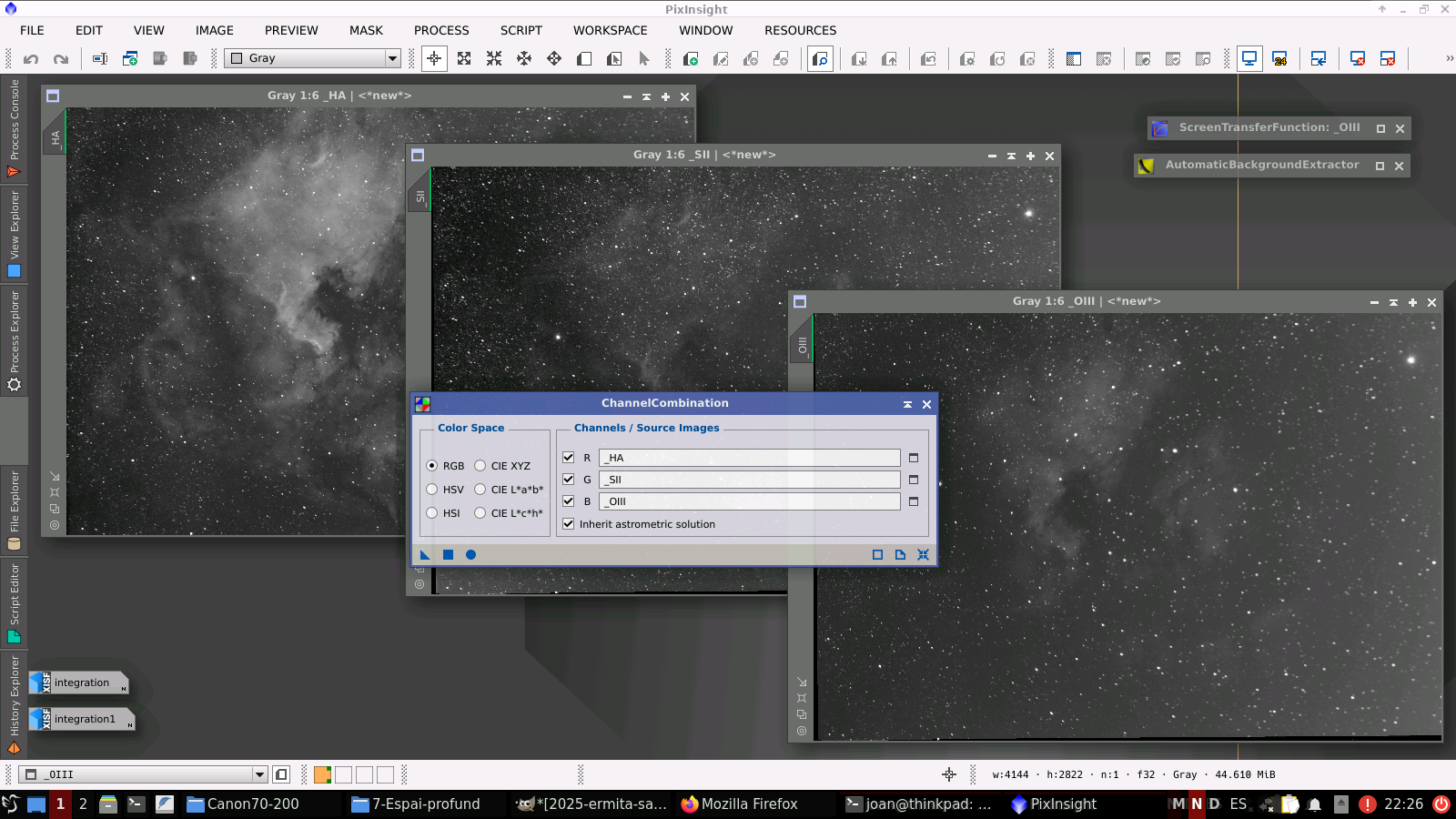

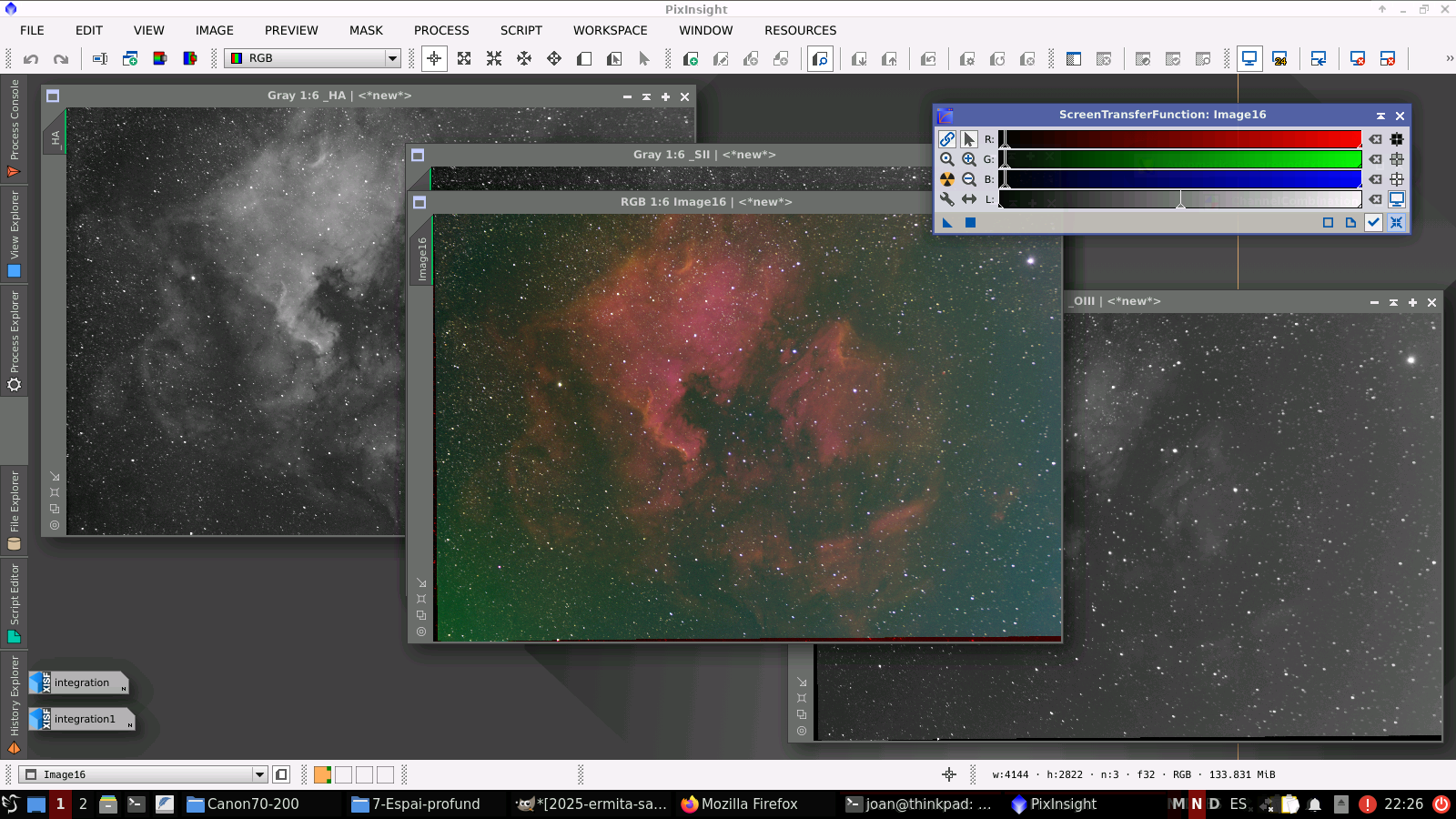

Doncs bé, ara vaig obrir ChannelCombination per a generar la imatge de color. He fet alguna proveta amb la paleta SHO però no m'ha agadat massa:
I amb eixe resultat, encara que li passara el procés SCNR no m'acaben els detalls:
I finalment he passat la paleta HSO (Hidrogen al R, Sofre al G i Oxigen al B):
I el resultat ja m'agrada més, amb el predomini de l'Hidrogen (en el color roig) però mostrant tot tipus de detalls en les nebulositats gràcies al SII tan espectaculars:

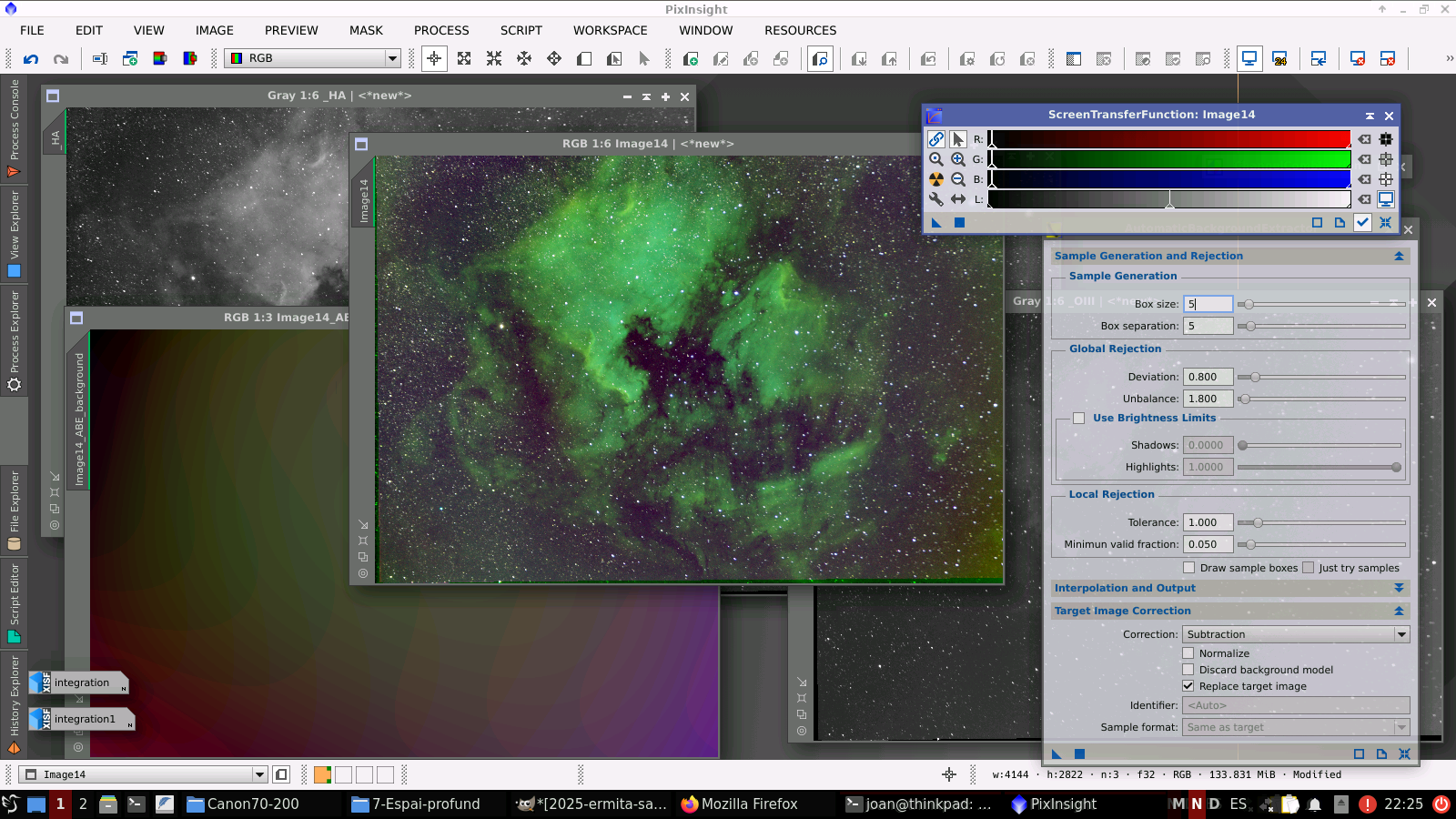

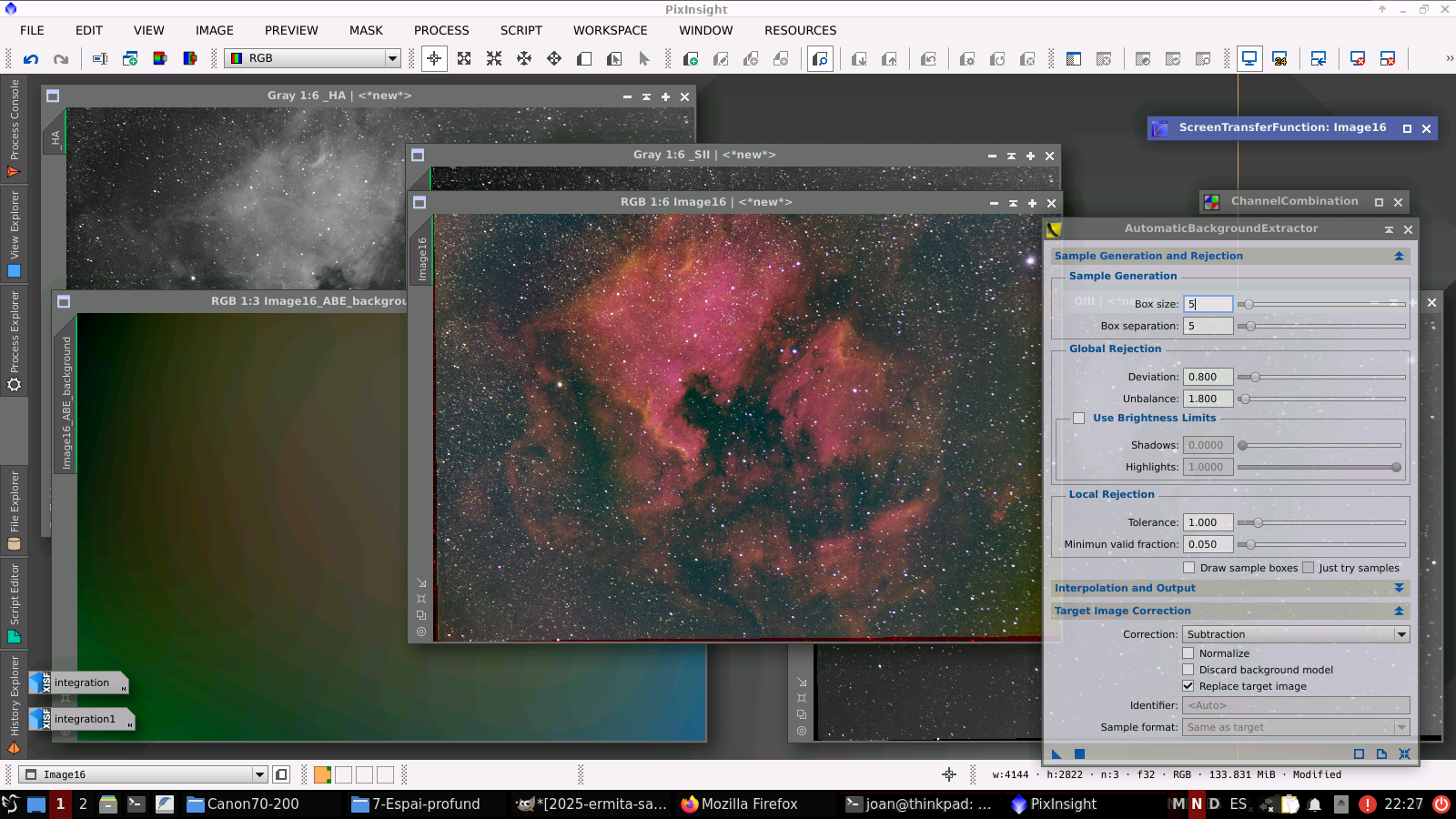

Sempre acostume a passar-li el procés ABE (AutomaticBackgroundExtractor) per a llevar-li defectes, gradients i tonalitats rares de fons. Ací la imatge després del procés, pots comparar-la amb la imatge anterior:

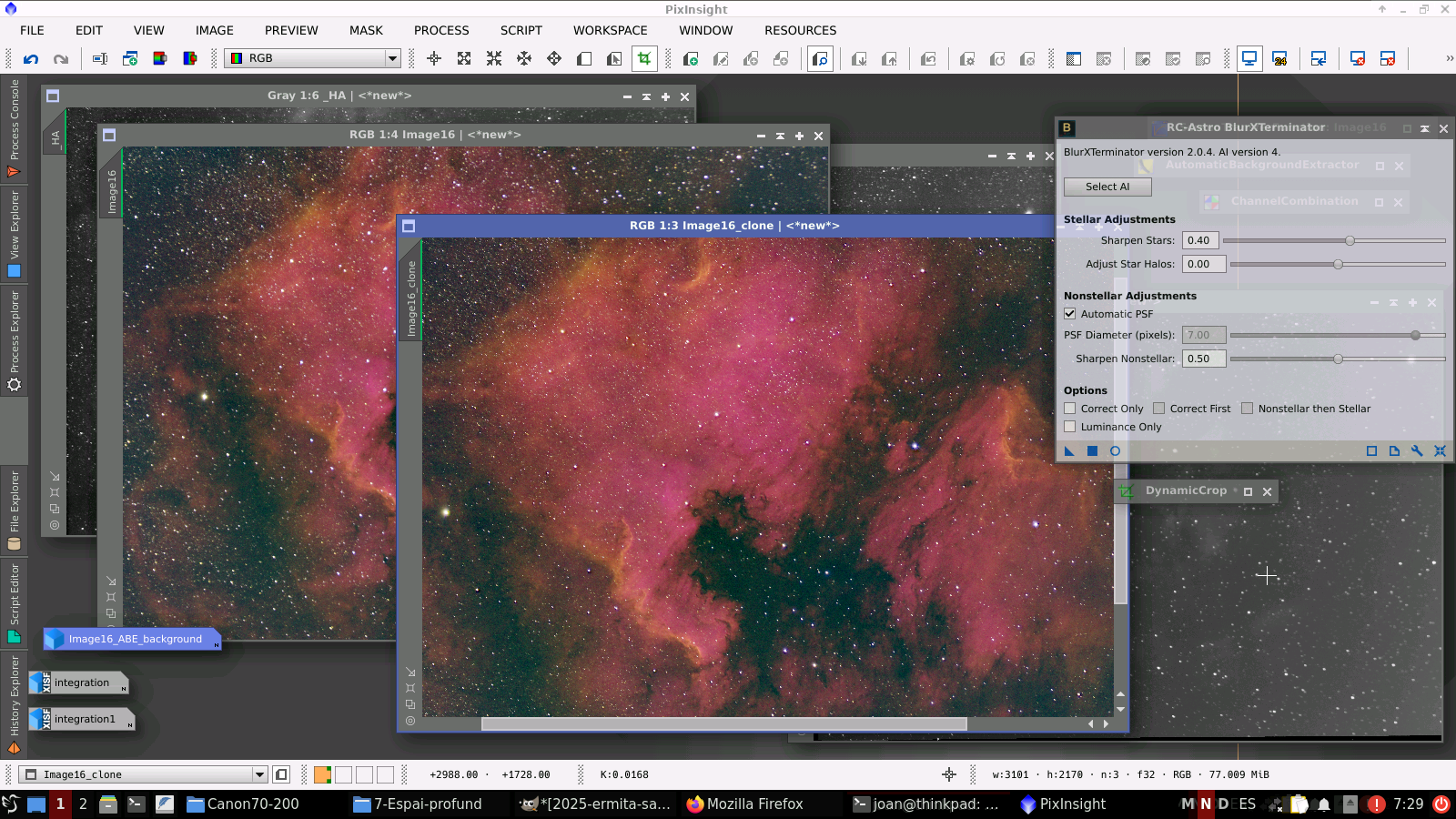

A continuació he retallat la imatge amb DynamicCrop al meu gust, i ara he provat amb el procés BlurXTerminator per a fer deconvolució, i he desat la imatge original a l'esquerra i la imatge processada amb BlurXTerminator a la dreta:

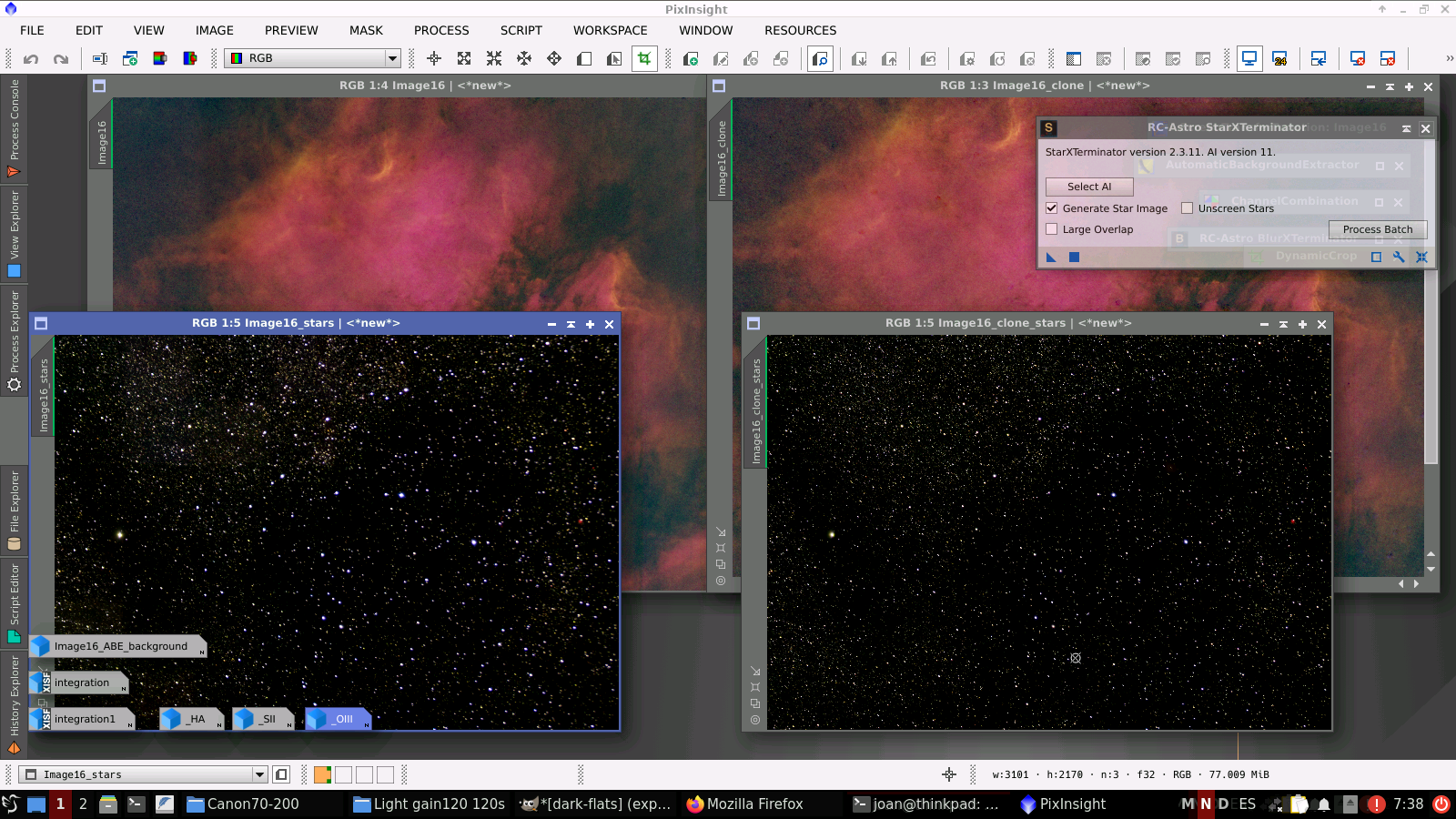

Ara he separat la nebulosa i les estreles d'aquestes dues imatges amb el procés StarXTerminator, a l'esquerra les estreles separades de la imatge original i a la dreta les estreles separades de la imatge processada en el pas anterior:

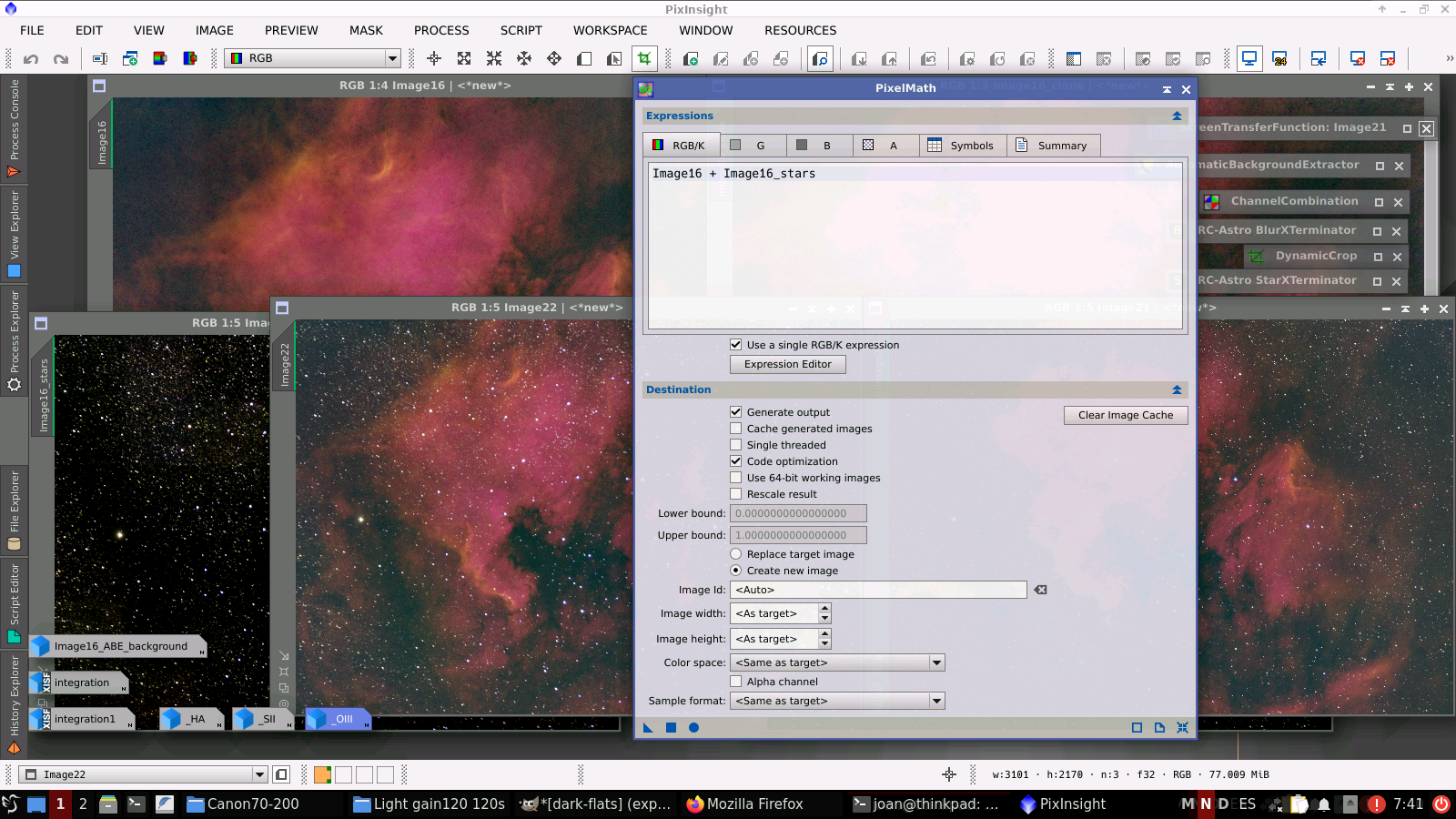

I ara vaig a ajuntar la nebulosa de la imatge original amb les estreles de la imatge processada per BlurXTerminator amb el procés PixelMath perquè m'agrada més donar-li protagonisme i posar èmfasi en la nebulositat:

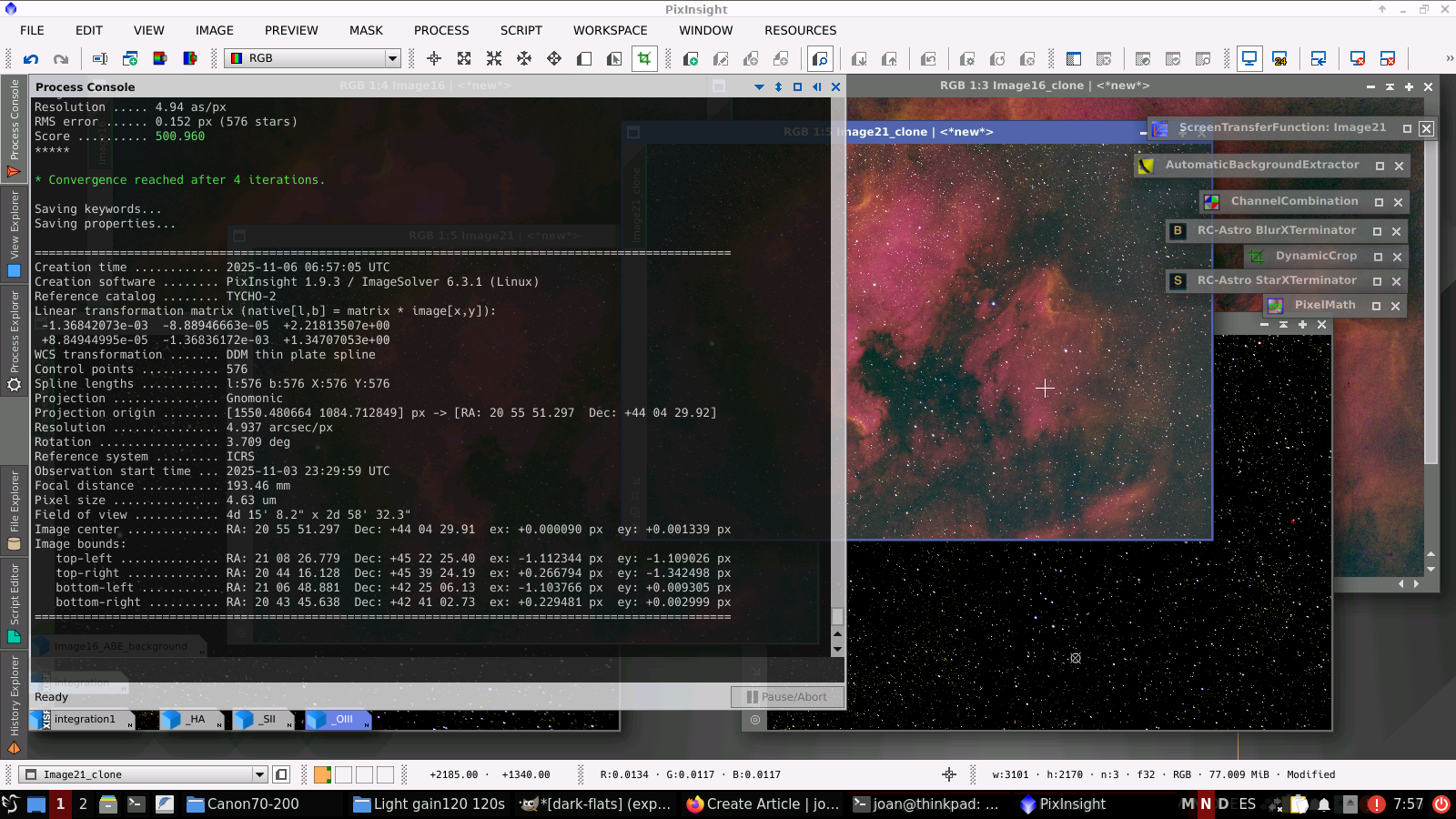

Una vegada ja estic satisfet del resultat, vaig a l'script Image Solver que reconeixerà molt ràpidament la regió del cel que representa la imatge:

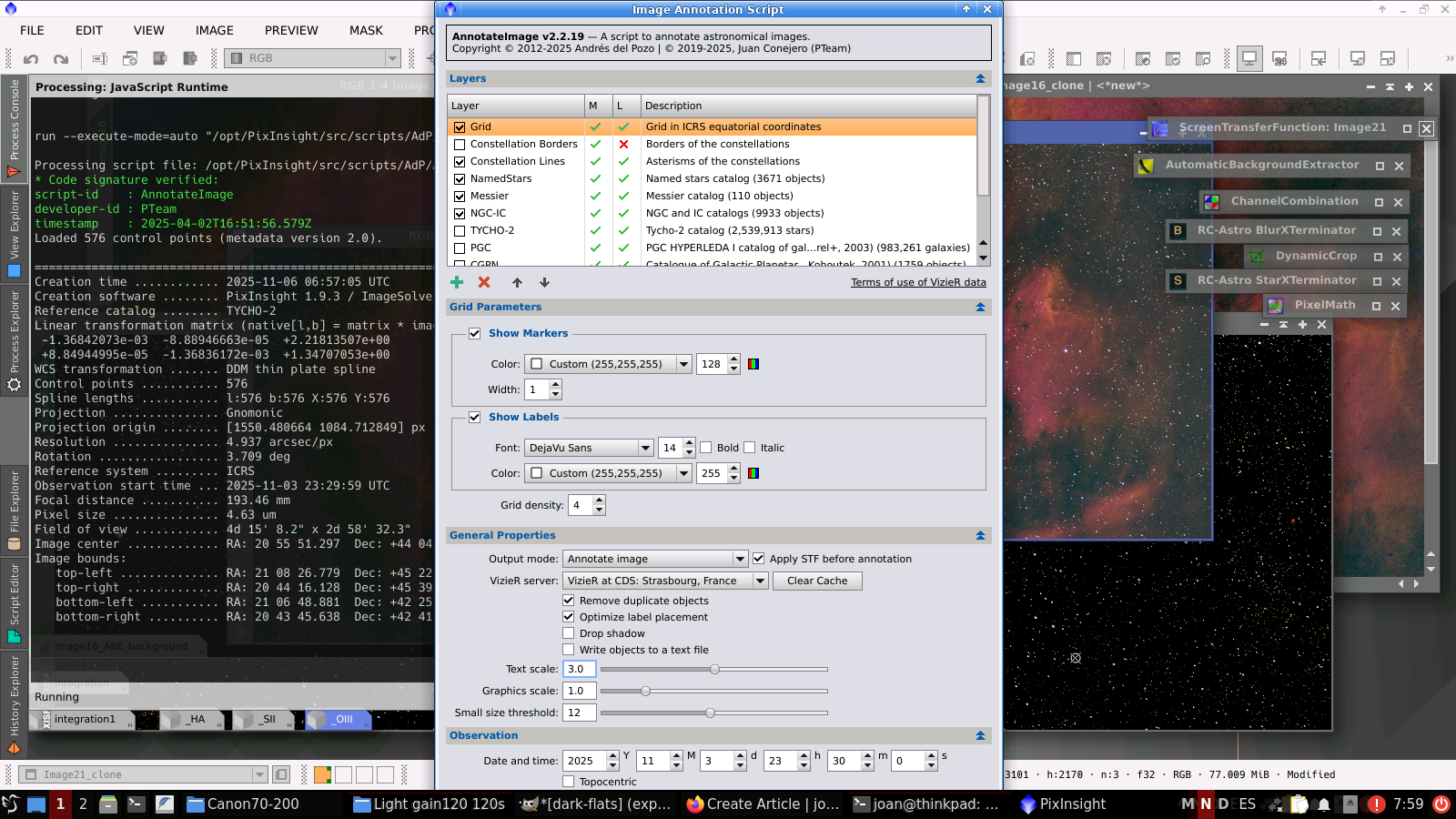

I a continuació també vaig a un script que m'agrada molt i que acostume a llançar al final dels meus processats, l'script AnnotateImage perquè indique els objectes i noms de nebuloses que trobe en eixa imatge:

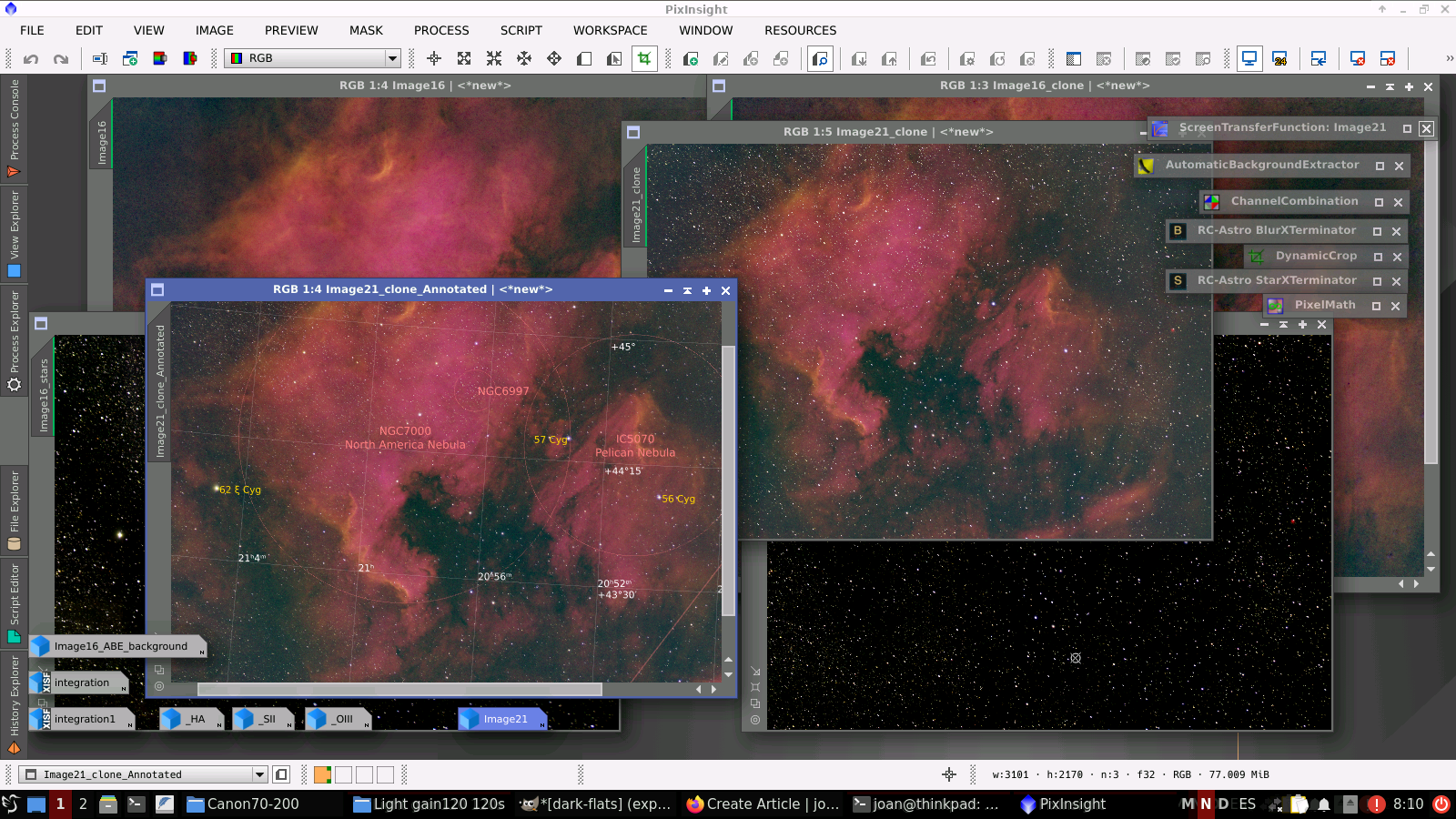

I bé, ací tens el resultat de la imatge processada (nebulosa i estreles juntes) i a l'esquerra la imatge clonada però amb el AnnotateImage:
IMATGE FINAL
Doncs ací tenim la nebulosa NGC7000 (Nord Amèrica) i el Pelicà (IC 5067), dues nebuloses d'emissió en la constel·lació del Cigne, situades a prop de l'estrela Deneb:
I ací la imatge amb les indicacions de AnnotateImage. Estic content amb el resultat de provar el DBXtract amb els dos filtres dualband baix un cel Bortle7 i una Lluna del 95%. En dues paraules: im pressionant :)
